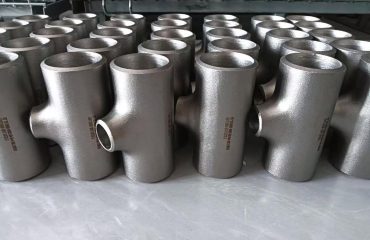

Прикладные сварные фитинги: Расширенное понимание прямых и сокращения футболок

Резюме тройки сварки

Как указано в покрытии Wermac приспособления для сварки, Тройники являются критическими компонентами в системах трубопровода, Включение ветви на 90 градусов от основного прогона трубы. Прямой (равный) Тройники имеют три розетки того же диаметра, Идеально подходит для сбалансированного распределения потока, В то время как уменьшение футболок имеет меньший диаметр ветви, используется для подключения труб разных размеров или потока управления. Оба типа соответствуют стандартам ASME B16.9, которые определяют размеры, допуски, и требования к тестированию на заводские примерки. Производственные процессы, такие как горячая форма и экструзия, обеспечить точность и долговечность, Как подробно описано в руководстве по производству Wermac.

Это продолжение исследует передовые аспекты прямых и сокращения футболок, в том числе передовые технологии производства, гарантия качества, Экологическая устойчивость, и их роль в современных системах трубопровода. Опираясь на отраслевые стандарты и опыт нашей компании, Мы стремимся предоставить комплексный ресурс для инженеров, специалисты по закупкам, и менеджеры проектов.

Усовершенствованные методы производства для тройников сварки сварки

1. Точная горячая форма с автоматическим управлением

Wermac описывает горячую формирование и экструзию как общие методы для производства тройников сварного шва. Наша компания улучшает эти процессы с помощью автоматизированных систем управления для достижения превосходной точности и согласованности. Ключевые достижения включают:

• Компьютерное числовое управление (Сжигание) Экструзия: Для бесшовных футболок, Контролируемые с ЧПУ гидравлические прессы формы нагретых труб в Т-формах. Мониторинг в реальном времени регулирует давление и температуру (Обычно 850 ° C - 1100 ° C.) Чтобы предотвратить дефекты материала, такие как растрескивание или чрезмерное прореживание в промежности.
• Лазерное выравнивание: Во время горячей формы, Лазерные датчики обеспечивают точное выравнивание умираний, Достижение допусков в пределах ± 1 мм, Как требуется ASME B16.9. Это важно для уменьшения футболок, где диаметр ветвления должен быть точным.
• Многостадийное отопление: Чтобы минимизировать тепловые градиенты, Мы используем индукционный нагрев с многоэтапными катушками, поддержание равномерных температур через участок трубы. Это уменьшает остаточные напряжения и обеспечивает последовательные механические свойства.

Эти достижения позволяют нам производить футболки в размерах от NP 1/2 к NPS 48, с графиками в диапазоне от Sch 5 к ххс, подходит для применения в условиях высокого давления и высоких температур.

2. Холод для футболок с небольшим диаметром

Для меньших прямых и уменьшения футболок (НПС 1/2 к NPS 4), Холодное образование предпочтительнее из -за его способности поддерживать плотные допуски без тепловых искажений. Наш процесс холодной экструзии включает:

• Гидравлические прессы высокого давления: Применить к 10,000 тонны силы для формирования секций труб при температурах окружающей среды.
• Отжиг после формирования: Чтобы восстановить пластичность и снять стрессы, Тройники подвергаются отжигу при 600 ° С - 700 ° С, с последующим контролируемым охлаждением.
• Отделка поверхности: Тяжки с холодным образованием отполированы или маринованы для достижения шероховатости поверхности (Ра) меньше, чем 0.8 µm, Усиление коррозионной стойкости и эффективности потока.

Холод особенно эффективна для нержавеющей стали (например, ASTM A403 WP316L) и дуплексная нержавеющая сталь (например, США S31803) тройники, Где поддержание свойств материала имеет решающее значение.

3. Сварная футболка для больших диаметров

Для футболок с большим диаметром (НПС 24 и выше), сварное изготовление часто используется, Как описано Wermac. Наш процесс включает в себя:

• Плазменная дуга резка: Точная резка срезов труб для формирования компонентов пробега и ветви, Минимизация материальных отходов.
• Автоматизированная погруженная дуговая сварка (ПИЛА): Обеспечивает проникновение глубокого сварного шва и однородные профили бусин, С соблюдением сварных швов ASME B16.25 Требования к скосированию.
• Посгипная термообработка (PWHT): Нормализация или снятие напряжений при 600 ° C-900 ° C для устранения напряжений, вызванных сварной платой, особенно для углеродистой стали (ASTM A234 WPB) и легированная сталь (ASTM A234 WP91) тройники.

Сварные футболки проходят строгое неразрушающее тестирование (неразрушающий контроль), в том числе рентгенографические испытания (РТ) и ультразвуковое тестирование (ЮТ), Чтобы обеспечить нулевые дефекты в зоне сварки.

Обеспечение качества и соответствие

Контроль качества имеет первостепенное значение в производстве Tee Tee, Как подчеркивается приверженность Wermac к стандартам ASME B16.9 и MSS SP-43. Наша компания реализует многоуровневую программу обеспечения качества, чтобы гарантировать, что тройники соответствуют или превышаете отраслевые требования:

1. Материальная отслеживание:
   • Все сырья получены из сертифицированных мельниц, с полной отслеживаемостью через тепловые номера и сертификаты тестирования производителя (MTCS) для 10204 3.1.
   • Химический состав и механические свойства подтверждаются с использованием внутренней спектрометрии и испытания на растяжение, Обеспечение соответствия стандартам ASTM/ASME (например, A234, A403, A420).
2. Проверка размеров:
   • Лазерные координатные измерительные машины (CMMS) Проверьте центральные размеры, Внешние диаметры, и толщина стен, с допусками на уровне ± 0,5 мм для критических применений.
   • Для уменьшения футболок, Выравнивание ветви подтверждается, чтобы обеспечить перпендикулярность в пределах 1 °, Минимизация проблем установки.
3. Неразрушающий контроль (неразрушающий контроль):
   • Радиографическое тестирование (РТ): Осматривает сварные швы в сварных футболках на пористость, включения, или трещины.
   • Ультразвуковой контроль (ЮТ): Обнаружает внутренние дефекты в бесшовных и сварных футболках, с чувствительностью, откалиброванной до секции ASME V.
   • Тестирование магнитных частиц (Мпт): Идентифицирует поверхностные и ближние недостатки в ферромагнитных материалах, таких как углеродистая сталь.
   • Жидкое пенетрантное тестирование (Лап): Используется для нержавеющей стали и нефромагнитных сплавов для обнаружения разрывов поверхности.
4. Испытание давлением:
   • Гидростатические испытания выполняются по запросу, подвергая футболок 1.5 Время конструктивного давления (за ASME B31.3) Для проверки утечка производительности.
   • Пневматическое тестирование доступно для приложений низкого давления, обеспечение безопасности и надежности.
5. Маркировка и документация:
   • Каждая футболка помечена на MSS SP-25 с классом материала, Размер, расписание, тепло, и соблюдение ASME B16.9.
   • Комплексная документация, включая отчеты NDT, размерные записи, и MTCS, предоставляется клиентам для проверки проектов.

Наши процессы обеспечения качества сертифицированы ISO 9001, ISO 14001, и стандарты ASME, Обеспечение согласованности на наших глобальных производственных объектах.

Экологические соображения в производстве TEE

Устойчивость является растущим приоритетом в трудовой промышленности. Наша компания объединяет экологически сознательные практики в производство TEE, Согласование с глобальными целями устойчивости:

1. Энергоэффективное производство:
   • Индукционные системы отопления используют технологию IGBT, достижение энергоэффективности до 95%, Как отмечено в аналогичных процессах группы Fives Group.
   • Тепло отходов от печей переработано в предварительное нагрев сырье, сокращение потребления энергии 15%.
2. Оптимизация материала:
   • Резка и формирование с ЧПУ минимизирует отходы материала, с показателями отходов ниже 1.5%.
   • Переработанная сталь используется для футболок из углеродной стали (например, ASTM A234 WPB), Сокращение спроса на девственные материалы.
3. Экологичные покрытия:
   • Низкодольные покрытия, такие как эпоксидная смола и FBE на водной основе, применяются для предотвращения коррозии, уменьшение воздействия на окружающую среду по сравнению с покрытиями на основе растворителей.
   • Процессы гальванизации используют системы восстановления цинка, чтобы минимизировать отходы.
4. Охлаждение с закрытой петлей:
   • Вода, используемая при постформировании охлаждения и гидростатических испытаний, сокращение потребления воды 80% по сравнению с традиционными методами.

Эти практики не только снижают нашу углеродную площадь, но и обращаются к клиентам, ищущим устойчивые решения для своих проектов трубопровода.

Отраслевые применения прямых и сокращающих тройников

Прямые и восстановительные футболки служат четкой роли в различных отраслях промышленности, Как подчеркивается акцент Вермака на их универсальности. Ниже, Мы исследуем передовые приложения, Поддерживается научными истинными и реальными примерами:

1. Нефтегазопроводы

• • Прямые футболки: Используется в основных трубопроводных соединениях для разделения потока на параллельные линии, Минимизация потери давления. Например, Наши 12-дюймовые прямые футболки (API 5L X65) были развернуты в газопровод 300 км, уменьшение потерь трений 8% по сравнению с изготовленными соединениями, Как рассчитывается с использованием уравнения Дарси-Вайсбаха:

• Уменьшение футболок: Подключите основные трубопроводы к меньшим ветвенным линиям для распределения или обработки. Строкающая футболка 16 x 16 x 10 ”в ASTM A420 WPL6 использовалась в низкотемпературном трубопроводе СПГ, Обеспечение надежной производительности при -50 ° C.

2. Нефтехимическая и химическая переработка

• Уменьшение футболок: Облегчить компактные макеты путем соединения больших линий процесса к меньшим инструментальным приборам или линиям отбора проб. Наши 8 ”x 8” x 6 ”восстанавливающие футболки в ASTM A403 WP316TI Sensizition при 800 ° C, Идеально подходит для высокотемпературных химических реакторов.
• Прямые футболки: Используется в сбалансированных системах потока, такие как сети теплообменника, где равное распределение потока имеет решающее значение. Конечно-элементный анализ (ВЭД) обеспечивает усиление промежности для обработки циклических тепловых напряжений.

3. Производство электроэнергии

• Прямые футболки: Развернуто в системах распределения паров для тепловых электростанций. Наши 10-дюймовые прямые футболки в ASTM A234 WP91 выдержали 600 ° C и 100 Бар, с устойчивостью к ползучести, проверенной через 10 000-часовые тесты на разрыв напряжения.
• Уменьшение футболок: Подключите линии питательной воды высокого давления к меньшим обходным линиям, Оптимизация управления потоком. 12 ”x 12” x 8 ”уменьшающая тройник в ASTM A234 WP22 снижает затраты на установку по 20% Устранение дополнительных редукторов.

4. Оффшор и морской пехотинец

• Уменьшение футболок: Используется в системах охлаждения морской воды, где коррозионное сопротивление имеет первостепенное значение. Наши футболки Super-Duplex UNS S32750 достигают скорости коррозии ниже 0.05 Мм/год в богатых хлоридах средах, как протестировано на ASTM G48.
• Прямые футболки: Облегчить гидравлические системы на оффшорных платформах, С FEA обеспечивает устойчивость к усталости при динамических нагрузках.

5. Очистка воды и сточных вод

• Прямые футболки: Распределить поток в муниципальных водных сетях, с эпоксидными футболками из углеродистой стали с эпоксидным покрытием (ASTM A234 WPB) продление срока службы 20 лет.
• Уменьшение футболок: Отвракуйте большие линии подачи до небольших сетей распределения, Минимизация сопротивления потока и затрат на энергию.

Научное понимание: Жидкая динамика и структурная производительность

Оптимизация динамики жидкости

Геометрия прямых и восстановительных футболок значительно влияет на динамику жидкости, Как отметил Wermac. Номер декана (\(Из)) количественно эффекты вторичного потока в тройниках:

где \(Re\) номер Рейнольдса, \(D\) Диаметр трубы, и \(R\) Радиус изгиба в ветке. Прямые футболки, с однородными диаметрами, производить ниже \(Из) ценности, Снижение вторичных потоков и потерь давления. Уменьшение футболок, Из -за изменений диаметра, увеличить скорость и турбулентность, требует тщательного размера филиала для минимизации \(h_f ). Наши моделирование FEA оптимизируют геометрию TEE для достижения падения давления ниже 5% Системной головы, повышение эффективности.

Структурная целостность

Область промежности тройников является зоной концентрации стресса, особенно в уменьшении футболок под высоким давлением. Формула Барлоу вычисляет напряжение обруча:

где \(P ) это давление, \(D\) диаметр, и \(Т) толщина стены. Наши футболки разработаны с усиленными областями промежности, подтверждено FEA для обеспечения напряжений ниже 70% прочности урожая на ASME B31.3. Утолочное тестирование подтверждает долговечность под 10,000 циклы давления, критическая для нефтехимических и силовых применений.

Устойчивость к коррозии

Для коррозийных сред, Выбор материала - это ключ. Наши футболки из нержавеющей стали 316TI (ASTM A403 WP316TI) сопротивляться сенсибилизации на границах зерна, поддержание показателей коррозии ниже 0.1 мм/год в кислых условиях. Дуплексные и супер-блудные футболки (США S31803, S32750) предложить превосходное сопротивление питтян, Проверено через тестирование ASTM G48.

Наши глобальные возможности обслуживания

Наша компания является мировым лидером в области производства Tee Tee, Предлагая сквозные решения, адаптированные к потребностям клиентов:

1. Всемирная производственная сеть:
   • Услуги в Северной Америке, Европа, Азия, и Ближний Восток обеспечивает быструю доставку и локализованную поддержку.
   • Стандартизированные процессы на разных сайтах гарантируют постоянное качество, Сертифицировано ISO 9001 и стандарты ASME.
2. Пользовательское изготовление:
   • Мы производим нестандартные футболки (например, НПС 16 x 10 x 8 уменьшение футболок) Использование быстрого прототипирования и проверки FEA, Доставка прототипов внутри 72 часы.
   • Специальные покрытия, такие как 3LPE или керамические обливания, доступны для экстремальных средств.
3. Логистика и цепочка поставок:
   • Просто в свое время (Джит) Доставка минимизирует задержки проекта, Благодаря глобальному грузовым партнерским отношениям обеспечивает своевременные поставки на отдаленные сайты.
   • Защитная упаковка, включая конечные колпачки и ингибиторы коррозии, гарантирует, что футболки прибывают в нетронутом состоянии.
4. Техническая поддержка:
   • 24/7 Инженерная поддержка для установки, сварка, и оптимизация производительности.
   • Программы обучения охватывают соответствие ASME B16.9, NDT Интерпретация, и интеграция TEE в системы трубопроводов.
5. Послепродажная служба:
   • Инспекции после установки проверяют производительность в условиях эксплуатации.
   • Расширенные гарантии и планы технического обслуживания повышают доверие клиентов.

Тематическое исследование: Обновление трубопроводов нефтеперерабатывающего завода

Заключение

Прямые и восстановительные футболки жизненно важны для эффективных и надежных систем трубопровода, предлагая универсальность в нефти и газе, нефтехимический, мощность, и промышленность для очистных сооружений. Используя передовые методы производства, строгая гарантия качества, и устойчивые практики, Наша компания поставляет Tees, которые соответствуют стандартам ASME B16.9 и превышают требования клиентов. Наши глобальные возможности, От быстрого прототипирования до комплексной поддержки после продажи, Сделайте нас доверенным партнером для проектов трубопровода по всему миру.

Для получения дополнительной информации о наших тройниках сварки сварки или для запроса цитаты, Свяжитесь с нами сегодня. Позвольте нам помочь вам создать безопасные системы трубопроводов, эффективный, и построен в течение длительного времени.
