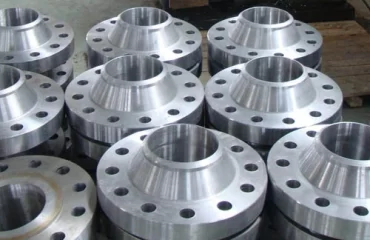

Dos formas de brida con cuello para soldar

La brida del cuello para soldar tiene dos formas. (formas), uno con cuello reductor como llamamos brida de cuello de soldadura reductor; Uno con un diámetro uniforme de cuello largo típico denominado brida de soldadura de cuello largo..

Brida reductora de cuello soldado

Como su nombre lo indica, es como una combinación de reductor de tubería y brida., por lo que podría soldarse directamente a una tubería más pequeña.

Brida de cuello de soldadura larga

Simplificada llamada brida LWN, la parte del cuello parece un tubo alargado y conectado a una brida. Entonces, en la mayoría de los casos funciona como boquilla para una columna o un barril..

Puede elegir entre una brida con cuello de soldadura largo de espesor normal o una brida LWN pesada que tiene mayor espesor y una forma diferente..

Tipo de cara

Al igual que otras bridas, tiene cara elevada. (RF) Junta tipo y tipo anillo (RTJ).

El lado inferior de la brida del cuello de soldadura con cara elevada tiene una pequeña porción que rodea el orificio y sobresale de la cara.. El asiento de la junta se colocará en esta área elevada.. Dependiendo de los diferentes niveles de presión, Se adoptará una altura diferente de la cara elevada.. Por ejemplo, 150# y 300# La altura de la cara elevada de la brida es 1/6.”, arriba 300# la altura será superior a 1/4”.

El tipo de brida WN con junta anular tiene una ranura especial, Aquí puedes colocar un asiento de junta de metal para sellar las conexiones.. Por eso, este tipo de brida SW se utiliza en servicios de alta temperatura y alta presión..

Patrones de pernos

El patrón de pernos de una brida con cuello soldado se refiere a la cantidad y el tamaño de los pernos necesarios para asegurar la brida a la tubería o accesorio.. El patrón de pernos está determinado por el tamaño y la presión nominal de la brida.. Por ejemplo, una brida con cuello soldado de 4 pulgadas con una Clase 150 La clasificación de presión generalmente requerirá 8 pernos, mientras que una brida con cuello soldado de 6 pulgadas con Clase 300 La clasificación de presión requerirá 12 pernos.

Aplicaciones de bridas con cuello soldado

Las bridas con cuello soldado se utilizan en una amplia gama de industrias y aplicaciones debido a su resistencia., durabilidad, y diseño a prueba de fugas. A continuación se detallan algunos de los usos más comunes de las bridas con cuello soldado..

1. Oleoductos y gasoductos

Las bridas con cuello soldado se utilizan comúnmente en oleoductos y gasoductos para conectar tuberías y accesorios. El diseño de alta resistencia y a prueba de fugas de la brida con cuello soldado la hace ideal para usar en ambientes de alta presión y alta temperatura., como en plataformas petrolíferas marinas y oleoductos de gas natural.

2. Plantas de procesamiento químico

En plantas de procesamiento químico, Las bridas con cuello soldado se utilizan para conectar tuberías que transportan productos químicos corrosivos.. Las bridas con cuello soldado de acero inoxidable y aleación de níquel se utilizan comúnmente en estas aplicaciones debido a su excelente resistencia a la corrosión..

3. Generación de energía

Las bridas con cuello soldado se utilizan en plantas de generación de energía para conectar tuberías que transportan vapor, agua, y otros fluidos. Las bridas largas con cuello para soldar se usan comúnmente en líneas de vapor de alta presión., mientras que las bridas de acero aleado se utilizan en aplicaciones de alta temperatura.

4. Instalaciones de tratamiento de agua

En instalaciones de tratamiento de agua, Las bridas con cuello soldado se utilizan para conectar tuberías que transportan agua y otros fluidos.. Las bridas con cuello soldado de acero inoxidable se utilizan comúnmente en estas aplicaciones debido a su resistencia a la corrosión y durabilidad..

5. Plataformas petroleras costa afuera

Las bridas con cuello soldado se utilizan en plataformas petrolíferas en alta mar para conectar tuberías que transportan petróleo y gas.. Las bridas con cuello soldado de aleación de níquel y acero inoxidable dúplex se utilizan comúnmente en estas aplicaciones debido a su alta resistencia y resistencia a la corrosión..

Ventajas de las bridas con cuello soldado

Las bridas con cuello soldado ofrecen varias ventajas sobre otros tipos de bridas., convirtiéndolos en la opción preferida para aplicaciones de alta presión y alta temperatura. A continuación se detallan algunas de las ventajas clave de utilizar bridas con cuello soldado..

Cómo instalar una brida con cuello soldado

La instalación de una brida con cuello soldado requiere una preparación cuidadosa y precisión para garantizar una conexión segura y a prueba de fugas.. A continuación se detallan los pasos generales para instalar una brida con cuello soldado..

Paso 1: preparar la pipa

• Asegúrese de que la tubería esté limpia y libre de residuos..
• Corte el tubo a la longitud deseada y bisele los bordes para prepararlo para soldar..

Paso 2: Alinear la brida

• Deslice la brida del cuello para soldar sobre la tubería., Asegurarse de que la brida esté correctamente alineada con la tubería..
• Utilice herramientas de alineación si es necesario para garantizar que la brida esté centrada en la tubería..

Paso 3: soldar la brida

• Utilice una soldadura a tope para soldar la brida a la tubería..
• Asegúrese de que la soldadura sea suave y libre de defectos para evitar fugas..

Paso 4: Atornille la brida

• Una vez soldada la brida a la tubería, use pernos para asegurar la brida a la brida de acoplamiento o al accesorio.
• Apriete los pernos uniformemente para garantizar una conexión segura..

Preguntas frecuentes

1. ¿Cuál es la diferencia entre una brida con cuello soldado y una brida deslizante??

A brida de cuello de soldadura Se suelda a la tubería mediante soldadura a tope., mientras un brida deslizante se desliza sobre la tubería y se suelda en su lugar. Las bridas con cuello soldado ofrecen mayor resistencia y son adecuadas para aplicaciones de alta presión., mientras que las bridas deslizables son más fáciles de instalar pero no son tan fuertes.

2. ¿Cuál es el propósito del cubo cónico en una brida con cuello soldado??

El cubo cónico en una brida con cuello soldado ayuda a distribuir la tensión de manera uniforme a través de la tubería, Reducir la concentración de tensión en la base de la brida.. Esto hace que las bridas con cuello soldado sean ideales para aplicaciones de alta presión y alta temperatura..

3. ¿Se pueden utilizar bridas con cuello soldado en ambientes corrosivos??

Sí, bridas con cuello para soldar fabricados con materiales como el acero inoxidable, acero inoxidable dúplex, y las aleaciones de níquel ofrecen una excelente resistencia a la corrosión y pueden usarse en ambientes corrosivos.

4. ¿Cuál es la presión máxima nominal para una brida con cuello soldado??

Las bridas con cuello soldado están disponibles en presiones nominales de hasta Clase 2500, que es adecuado para aplicaciones de presión extremadamente alta.

5. ¿Cómo elijo la brida con cuello para soldar adecuada para mi aplicación??

Al elegir una brida con cuello para soldar, considerar factores como el clasificación de presión, material, tamaño, y resistencia a la corrosión requerido para su aplicación específica. Consultar con un ingeniero o proveedor profesional puede ayudarle a seleccionar la brida adecuada para sus necesidades..

Las bridas con cuello soldado son un componente esencial en una amplia gama de industrias., desde oleoductos y gasoductos hasta plantas de procesamiento químico. Su fuerza, durabilidad, y su diseño a prueba de fugas los convierten en la opción preferida para aplicaciones de alta presión y alta temperatura.. Seleccionando la brida con cuello para soldar adecuada para su proyecto e instalándola correctamente, puede garantizar una conexión segura y confiable que durará muchos años.
