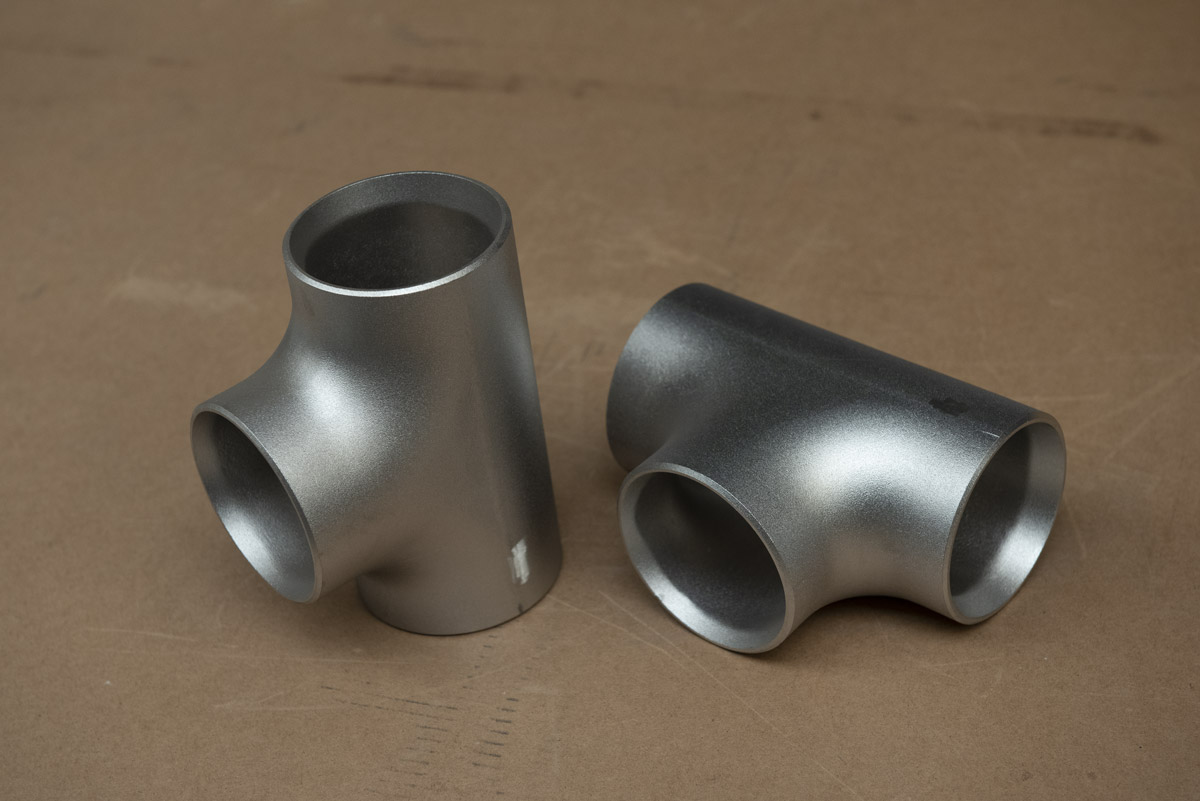

A234 WP11 ALLIAGE SEAUFED PIPE TEE TEE

par admin / Samedi, 31 Mai 2025 / Publié dans T-shirt en acier

A234 WP11 en acier en acier à bout de tuyau, en particulier dans les industries nécessitant une résistance à haute température et à haute pression, comme le pétrole et le gaz, pétrochimique, production d'énergie, et traitement chimique. Ces raccords, conforme aux normes ASTM A234, sont utilisés dans les bobines de tuyaux - sections réfabriées de systèmes de tuyauterie qui incluent les tuyaux, accessoires, brides, et vannes, assemblé dans un environnement contrôlé pour une installation efficace. La note WP11, un acier à faible alliage avec du chrome et du molybdène, offre une excellente résistance et résistance au fluage à des températures élevées, Le rendre idéal pour les applications exigeantes.

Table des matières

Introduction à A234 WP11 ALLIAD Steel Buttwelded Pipe TEE RAPPORTS
Paramètres clés de la fabrication (avec des tables)
Propriétés et sélection des matériaux
Processus et technologies de fabrication
Assurance qualité et normes de l'industrie
Applications et études de cas
Considérations environnementales et de coûts
Mots-clés SEO pour une visibilité améliorée
Conclusion

1. Introduction à A234 WP11 ALLIAD Steel Buttwelded Pipe TEE RAPPORTS

Une bobine de tuyau est une section préfabriquée d'un système de tuyauterie, comprenant des tuyaux, accessoires (par exemple., t-shirts, coudes, réducteurs), brides, et vannes, assemblé dans un atelier avant le transport vers le site d'installation. Un raccord de t-shirt à tuyaux à bout de bout est un composant en forme de T qui relie trois tuyaux, permettant au flux de fluide de se ramifier ou de combiner. La désignation A234 WP11 fait référence à un raccord en acier à faible alliage spécifié sous ASTM A234, Conçu pour un service modéré à haute température, Typiquement dans les centrales électriques, raffineries, et les installations chimiques.

Caractéristiques clés:

Matériel: A234 WP11 est un chrome-molybdène (Cr-Mo) acier allié, contenant généralement 1 à 1,5% de chrome et 0,44 à 0,65% de molybdène, Amélioration de la résistance à la force et au fluage.
Design à bout de bout: Les raccords sont soudés aux tuyaux à l'aide de joints de bout, Assurer un fort, connexion à l'épreuve des fuites adaptée aux systèmes à haute pression.
Configuration du TEE: Disponible en t-shirts égaux (Même diamètre pour toutes les branches) ou réduire les t-shirts (différents diamètres), Accueillir diverses dispositions de tuyauterie.

Avantages:

Performance à haute température: Convient aux températures jusqu'à 620 ° C, Idéal pour le traitement de la vapeur et des hydrocarbures.
Résistance au fluage: Amélioré par le molybdène, Assurer une fiabilité à long terme dans les charges soutenues.
Force: Offre une traction élevée et une limite d'élasticité, Soutenir les applications à haute pression (par exemple., jusqu'à 6,000 psi).
Durabilité: Résistant à l'oxydation et à la corrosion modérée, Extension de la durée de vie.
Efficacité: La préfabrication des bobines réduit le travail sur place et améliore la précision de l'installation.

Défis:

Coût: L'acier en alliage est plus cher que l'acier au carbone, et WP11 nécessite une manipulation minutieuse pour maintenir les propriétés.
Complexité de soudage: Nécessite des techniques de soudage précises et un traitement thermique post-affaire (Pwht) Pour éviter la fissuration.
Poids: Les raccords à parois épais augmentent le poids de la bobine, complication de la logistique.

Cette analyse explore la technique, scientifique, et aspects pratiques des raccords de pipe Butwelded A234 WP11, Se concentrer sur leur rôle dans la fabrication de la bobine de tuyaux.

2. Paramètres clés de la fabrication

La fabrication des raccords de t-shirt à tuyaux en acier en acier A234 WP11, durabilité, et conformité à des normes comme ASME B16.9 et ASTM A234. Vous trouverez ci-dessous un tableau détaillé résumant ces paramètres, suivi des explications.

Tableau 1: Paramètres clés dans A234 WP11 ALLIAGE ACIER BUTTWEDED TEE TEE Fabrication

Paramètre	Description	Valeurs / normes typiques	Impact sur la fabrication
Taille nominale du tuyau (NPS)	Diamètre des branches d'ajustement du tee-shirt	1/2"À 48" (DN15 à DN1200)	Détermine la taille d'ajustement, poids, et les exigences de soudage.
Épaisseur de paroi	Épaisseur des murs ajustés	Sch 40, 80, 160, XXS; 5–50 mm	Affecte le taux de pression, difficulté de soudage, et les coûts des matériaux.
Qualité du matériau	Grade en acier en alliage (WP11, Classe 1 ou 2)	ASTM A234 WP11 (1–1,5% CR, 0.44–0,65% mo)	Impact la force, résistance au fluage, et soudabilité.
Critères d'imperfection de soudure	Limites acceptables pour les imperfections de soudure (par exemple., porosité, fissure)	ASME B31.3, ISO 5817, API 1104	Assure l'intégrité structurelle et la conformité aux normes.
Angle de biseau	Angle de préparation finale d'ajustement pour le soudage	30° –37,5 ° (Typiquement 37,5 ° pour V-Groove)	Affecte la pénétration et la résistance de la soudure.
Processus de soudage	Type de soudage utilisé (par exemple., GTAW, SMAW, Gawn)	TIG (GTAW), Bâton (SMAW), MOI (Gawn)	Détermine la qualité de soudure, vitesse, et coûter.
Tolérance à la mise en forme	Précision d'alignement des accessoires avant le soudage	± 1 à 2 mm (ASME B31.3)	Assure un bon alignement conjoint, Minimiser les contraintes.
Pression de test hydrostatique	Pression appliquée à l'intégrité d'ajustement du test	1.5x Pression de conception (ASME B31.3)	Vérifie l'intégrité de l'ajustement dans des conditions de fonctionnement.
Finition de surface	Traitement de surface (par exemple., dynamitage, revêtement)	RA 3,2–12,5 µm (applications industrielles)	Impact les caractéristiques de la résistance à la corrosion et de l'écoulement des fluides.
Tolérance dimensionnelle	Déviation autorisée dans les dimensions d'ajustement	± 1,5 mm pour l'alignement, ± 3 mm pour la longueur (ASME B16.9)	Assure la compatibilité avec l'installation de la bobine et du terrain.
Traitement thermique post-influencé (Pwht)	Traitement thermique pour soulager les contraintes résiduelles	650–720 ° C pendant 1 à 2 heures (ASTM A234)	Réduit les contraintes résiduelles et empêche la fissuration.
Contrôles non destructifs (CND)	Méthodes pour détecter les défauts (par exemple., RT, Utah, Vantard)	Radiographie, Ultrasonique, Particule magnétique	Assure l'intégrité de la soudure et du matériau sans endommager le raccord.
Poids ajusté	Poids des raccords de tee-shirt individuels	2 kg à 1,000 kg (en fonction de la taille et de l'épaisseur)	Affecte le transport, manutention, et installation.
Allocation de corrosion	Épaisseur de paroi supplémentaire pour la corrosion	1–3 mm (à l'environnement)	Prolonge la durée de vie dans des environnements corrosifs.
Dilatation thermique	Expansion des matériaux à des températures de fonctionnement	12–14 µm / m · k (Acier en alliage WP11)	Nécessite des joints d'expansion ou des supports dans des systèmes à haute température.

Explication des paramètres clés

Taille nominale du tuyau (NPS) et épaisseur de paroi:
- NPS définit la compatibilité du raccord avec le système de tuyauterie, tandis que l'épaisseur du mur (par exemple., Sch 80 ou 160) assure une résistance à haute pression. Par exemple, un sch de 12 pouces 80 Le TEE WP11 a une épaisseur de paroi de ~ 17,48 mm, Convient aux pressions jusqu'à 4,000 psi.
- Considération scientifique: Le stress du cerceau (

  $\sigma$ \sigma

  ) est calculé comme:

  $\sigma = frac{P cdot d}{2t}$ \sigma = frac{P cdot d}{2t}

  où (P) est une pression interne, (D) est le diamètre extérieur, et (t) est l'épaisseur du mur. Les murs épais réduisent le stress, Amélioration de la sécurité.
Qualité du matériau:
- A234 WP11 (Classe 1 ou 2) contient 1 à 1,5% de chrome et 0,44 à 0,65% de molybdène, Amélioration de la résistance au fluage et de la résistance à l'oxydation à des températures jusqu'à 620 ° C. Classe 2 offre une résistance plus élevée en raison des exigences de traitement thermique plus strictes.
- Considération scientifique: Le chrome forme une couche d'oxyde protectrice, réduire les taux d'oxydation à <0.05 mm / an à 500 ° C, tandis que le molybdène améliore la force de fluage, calculé via le paramètre Larson-Miller:

  $Lmp = t cdot (C + \journal)$ Lmp = t cdot (C + \journal)

  où (T) est la température (K), (t) est le temps (heures), et (C) est une constante (~ 20 pour WP11).
Critères d'imperfection de soudure:
- Les soudures doivent se conformer à l'ASME B31.3 ou ISO 5817, Assurer les imperfections comme les fissures ou la porosité sont dans des limites acceptables. Méthodes NDT comme la radiographie (RT) détecter les défauts avec 95% précision.
- Considération scientifique: Les imperfections agissent comme des concentrateurs de stress, réduire la vie de la fatigue. Les critères d'acceptation garantissent que les soudures résistent à la charge cyclique.
Angle de biseau et tolérance à la mise en forme:
- Un angle de biseau de 37,5 ° optimise la pénétration de la soudure, tandis que les tolérances d'ajustement de ± 1 à 2 mm minimisent les contraintes de désalignement.
- Considération scientifique: Le désalignement induit des contraintes résiduelles, calculé comme:

  $\sigma_r = e cdot epsilon$ \sigma_r = e cdot epsilon

  où (E) est le module d'élasticité (~ 200 GPA pour WP11) et

  $\epsilon$ \epsilon

  La tension est-elle due au désalignement.
Processus de soudage:
- Soudage à l'arc au gaz tungstène (GTAW/TIG) est préféré pour les passes racinaires en raison de sa précision, tandis que le soudage à l'arc métallique blindé (SMAW) est utilisé pour les passes de remplissage. Métaux de remplissage assortis (par exemple., E8018-B2) Assurer la compatibilité de la soudure.
- Considération scientifique: Apport de chaleur ((Q)) est:

  $Q = frac{\texte{Tension} \CDOT Texte{Actuel} \cdot 60}{\texte{Vitesse de soudage (mm / min)}}$ Q = frac{\texte{Tension} \CDOT Texte{Actuel} \cdot 60}{\texte{Vitesse de soudage (mm / min)}}

  Entrée de chaleur contrôlée (1–2 kJ / mm) minimise la croissance des grains dans la zone touchée par la chaleur (ZAT).
Traitement thermique post-influencé (Pwht):
- PWHT à 650–720 ° C pendant 1 à 2 heures soulage les contraintes résiduelles et tempère le dange, Empêcher la fissuration de la corrosion des contraintes.
- Considération scientifique: Pwht réduit la dureté dans le HAZ, Amélioration de la ténacité, mesuré via des tests d'impact à chary (par exemple., >27 J à 0 ° C).
Pression de test hydrostatique:
- Test à une pression de conception de 1,5x (par ASME B31.3) Assure des raccords résister des conditions opérationnelles sans fuites.
- Considération scientifique: Le test valide la soudure et l'intégrité du matériau sous contrainte, Assurer aucune déformation plastique.

3. Propriétés et sélection des matériaux

L'acier en alliage A234 WP11 est sélectionné pour sa résistance à haute température, résistance au fluage, et résistance à la corrosion modérée. Vous trouverez ci-dessous des propriétés et des considérations clés.

Tableau 2: Propriétés de l'acier en alliage A234 WP11

Propriété	Valeur	Applications	Avantages	Limites
Composition chimique	1–1,5% CR, 0.44–0,65% mo, 0.05–0,15% c	Centrales électriques, raffineries	Améliore la résistance au fluage et à l'oxydation	Nécessite du pwht pour empêcher la fissuration
Élasticité	205–275 MPA (Classe 1), 275–415 MPA (Classe 2)	Lignes de vapeur à haute pression	Haute résistance à des températures élevées	Inférieur aux aciers à alliage élevé
Traction	415–585 MPA (Classe 1), 485–655 MPA (Classe 2)	Traitement pétrochimique	Prend en charge les charges lourdes	Résistance à la corrosion modérée
Température de fonctionnement	Jusqu'à 620 ° C	Systèmes de chaudière, turbines	Excellente résistance au fluage	Limité aux environnements non corrosifs
Résistance à la corrosion	Modéré (résistant à l'oxydation jusqu'à 600 ° C)	Liquides non agressifs	Convient à la vapeur et aux hydrocarbures	Sensible à la corrosion du chlorure
Soudabilité	Bon avec un remplissage approprié et PWHT	Systèmes de tuyauterie à bout	Soules fortes avec des charges assorties	Risque de craquer sans pwht

Considérations scientifiques:

Résistance au fluage: Le molybdène stabilise la microstructure, réduire les taux de fluage à <0.01%/1,000 heures à 550 ° C, critique pour la fiabilité à long terme.
Résistance à l'oxydation: Le chrome forme une couche cr₂o₃, réduire les taux d'oxydation à <0.05 mm / an à 500 ° C.
Propriétés mécaniques: La limite d'élasticité de la classe WP11 2 (~ 275 MPa et 20 ° C) prend en charge les applications à haute pression, calculé via:

$\Sigma_y = frac{F}{A}$ \Sigma_y = frac{F}{A}

où (F) est la force appliquée et (A) est la zone transversale.
Soudabilité: Métaux de remplissage appropriés (par exemple., E8018-B2) et pwht empêchent les fissures induites par l'hydrogène, commun dans les aciers CR-MO.

4. Processus et technologies de fabrication

Fabrication A234 WP11 ALLIAH SEAY BUTTWELDED TEE TEE RAPPORTS implique des processus avancés pour assurer la précision et la qualité.

4.1 Fabrication de tee-shirt

Processus de: Les t-shirts sont formés par forge à chaud, extrusion, ou renflement hydraulique, Assurer une épaisseur et une résistance uniformes. Par exemple, Un tee WP11 sans couture est forgé d'une billette chauffée et façonné sous haute pression.
Équipement: Presses hydrauliques, Forger des matrices, Fournis de traitement thermique.
Progrès: Le forgeage contrôlé par ordinateur assure une précision dimensionnelle de ± 0,5 mm.

4.2 Coupure et biseau

Processus de: Les raccords sont coupés sur la longueur et biseautés pour le soudage à l'aide de la coupe du plasma ou de l'oxy.
Équipement: CNC Plasma Catters, machines à biseau automatisées.
Considération scientifique: La coupe contrôlée minimise le dange, Préserver les propriétés des matériaux.

4.3 Soudage

Processus de: GTAW est utilisé pour les passes racinaires, avec Smaw ou GMAW pour les passes de remplissage. Charges assorties (par exemple., E8018-B2) Assurer la force de soudure.
Équipement: Tig Weefers, Positionneurs de soudage, Fournaies PWHT.
Considération scientifique: Entrée de chaleur faible (1–2 kJ / mm) empêche une croissance excessive des grains, calculé comme:

$Q = frac{\texte{Tension} \CDOT Texte{Actuel} \cdot 60}{\texte{Vitesse de soudage}}$ Q = frac{\texte{Tension} \CDOT Texte{Actuel} \cdot 60}{\texte{Vitesse de soudage}}

4.4 Assemblage et installation

Processus de: Les raccords sont alignés avec des tuyaux à l'aide de gabarits et de systèmes guidés au laser pour répondre aux tolérances.
Équipement: 3D scanners laser, alignement colliers de serrage.
Progrès: La numérisation laser assure un alignement de ± 0,5 mm, Réduire les imperfections de soudure.

4.5 Inspection et tests

Processus de: Méthodes NDT (par exemple., RT, Utah, Vantard) détecter les défauts, tandis que les tests hydrostatiques vérifient l'intégrité.
Équipement: Systèmes de rayons X numériques, détecteurs de défaut à ultrasons, plates-formes de test de pression.
Progrès: Tests ultrasoniques à tableaux phasés (LIEN) Fournit la cartographie des défauts 3D, Amélioration de la précision par 20%.

5. Assurance qualité et normes de l'industrie

L'assurance qualité garantit que les raccords Tee A234 WP11 répondent aux exigences de performance et de sécurité. Les normes clés incluent:

ASTM A234: Spécification pour les raccords en acier en alliage.
ASME B16.9: Dimensions et tolérances pour les raccords forgés.
ASME B31.3: Conception et fabrication de tuyaux de processus.
ISO 5817: Niveaux de qualité de l'imperfection de soudure.

Mesures de contrôle de la qualité:

Vérification des matériaux: L'analyse spectrométrique confirme la composition (par exemple., 1–1,5% CR).
Inspection de soudure: 100% RT ou UT pour les soudures critiques, Assurer le respect de l'ISO 5817 Niveau B.
Chèques dimensionnels: Les mesures laser vérifient les tolérances (± 1,5 mm).
Test de pression: Les tests hydrostatiques à 1,5x pression de conception confirment l'intégrité.
Vérification PWHT: Tests de dureté (par exemple., <200 HB) Assurer un traitement thermique approprié.

Considération scientifique: Contrôle des processus statistiques (SPP) Surveille les taux de défaut, Maintenir les taux d'imperfection de soudure ci-dessous 1% via les graphiques de contrôle.

6. Applications et études de cas

Les raccords de TEE A234 WP11 sont largement utilisés en haute température, applications à haute pression.

6.1 Applications

Production d'énergie: Lignes de vapeur dans le charbon, gaz, et centrales nucléaires.
Pétrole et gaz: Tuyauterie de raffinerie pour le traitement du pétrole brut et du gaz.
Pétrochimique: Réacteurs chimiques à haute température et unités de distillation.
Chaudières industrielles: Systèmes de distribution de vapeur à haute pression.

6.2 Étude de cas 1: Centrale à cycle combiné

Projet: Fabrication de 300 A234 WP11 Bouples sans couture avec raccords de tee pour un 500 Centrale électrique MW.
Défis:
- Température de fonctionnement de 580 ° C et pression de 3,500 psi.
- Résistance au fluage pour la durée de vie de 25 ans.
- Tolérances étroites (± 1 mm).
Solution:
- Classe WP11 utilisée 2 raccords avec sch 80 épaisseur.
- Utilisé GTAW avec des charges E8018-B2 et PWHT à 700 ° C.
- Conduit 100% RT et tests hydrostatiques à 5,250 psi.
Résultat: Spools a répondu aux normes ASME B31.1, sans échecs après 3 années de fonctionnement.

6.3 Étude de cas 2: Raffinerie pétrochimique

Projet: A234 WP11 bobines pour une unité d'hydrocraquage manipulant des hydrocarbures à haute température.
Défis:
- Température de 550 ° C et pression de 2,500 psi.
- Corrosion modérée des composés de soufre.
- Chronologie de fabrication de six mois.
Solution:
- Classe WP11 utilisée 1 raccords avec 2 Indemnité de corrosion MM.
- Implémenté SMAW avec PWHT et 100% Utah.
- Revêtements anti-corrosion appliqués.
Résultat: Livré à temps, avec zéro fuites pendant les tests et le fonctionnement.

7. Considérations environnementales et de coûts

7.1 Considérations environnementales

Efficacité matérielle: CNC Nesting réduit les déchets en acier en alliage de 10 à 15%.
Consommation d'énergie: La PWHT et le soudage consomment une énergie importante; Les soudeurs basés sur l'onduleur réduisent l'utilisation par 15%.
Revêtements: Revêtements à faible VOC minimiser les émissions.
Recyclage: L'acier en alliage est 90% recyclable, réduire l'impact environnemental.

7.2 Considérations de coûts

Coûts des matériaux: WP11 est 1,5 à 2x plus cher que l'acier au carbone, Mais sa durabilité réduit les coûts du cycle de vie.
Coûts de fabrication: PWHT et NDT augmentent les coûts, atténué par l'automatisation (par exemple., Le soudage robotique réduit le travail 20%).
Optimisation: Utilisez le bim pour minimiser les reprises, Standardiser les conceptions, et négocier les achats de matériaux en vrac.

Considération scientifique: Optimisation des coûts via la programmation linéaire:

\texte{Minimiser } C = c_m + C_l + C_t

\texte{Minimiser } C = c_m + C_l + C_t

où

C_m

C_m

est le coût matériel,

C_l

C_l

le coût de la main-d'œuvre est-il, et

C_t

C_t

Le coût du transport est-il.

8. Mots-clés SEO pour une visibilité améliorée

Pour optimiser ce contenu pour les moteurs de recherche, Les mots clés suivants ciblent l'intention de recherche pertinente:

Mots-clés principaux:
- Raccords de tuyaux A234 WP11
- T-shirt en acier en acier en alliage
- Fabrication de bobine de tuyauterie
- Raccords de tuyaux à haute température
- Raccords chromium-molybdène
Mots-clés techniques:
- ASME B16.9 Assiettes en alliage
- PWHT pour les raccords WP11
- NDT pour les t-shirts Buttwelded
- Normes d'imperfection de soudure
- Tests hydrostatiques pour les tees
Mots-clés matériels:
- A234 WP11 ACTEL ALLIAGE
- Raccords de tuyaux CR-MO
- Classe WP11 2 accessoires
- T-shirts en acier à faible alliage
Mots-clés de l'industrie:
- Raccords de tuyaux électriques
- Systèmes de tuyauterie de pétrole et de gaz
- Raccords de tee-shirt pétrochimique
- Raccords de système de chaudière
Traiter les mots clés:
- Soudage GTAW pour les raccords en alliage
- Fabrication de tee sans couture
- CNC COUPE pour les raccords WP11
- PAUT pour inspection de soudure
Mots-clés à longue queue:
- Comment fabriquer des raccords de tee-shirt A234 WP11
- Meilleures pratiques pour la fabrication de bobines en acier en alliage
- Raccords WP11 pour les lignes de vapeur à haute pression
- Raccords résistants au fluage pour les centrales électriques
Mots-clés de durabilité:
- Raccords en acier en alliage respectueux de l'environnement
- Raccords WP11 recyclables
- Fabrication de tuyauterie durable

Stratégie de référencement:

En page: Utilisez des mots clés dans les titres, Meta Tags, et le contenu.
Marketing de contenu: Publier des blogs (par exemple., «A234 WP11 Rapports pour les centrales électriques»).
Backlinks: Partenariat avec les publications de l'industrie.
SEO local: Incluez des termes comme «WP11 Ratetings USA» pour les marchés ciblés.

9. Conclusion

Les raccords de t-shirt à tuyaux en acier en acier en alliage A234 WP11 sont essentiels pour, systèmes de tuyauterie haute pression, Offrir une résistance au fluage exceptionnelle, force, et durabilité. En contrôlant les paramètres comme le grade de matériau, qualité de soudure, et pwht, Les fabricants garantissent la conformité à des normes comme ASTM A234 et ASME B31.3. Processus avancés tels que GTAW, LIEN, et la coupe CNC améliore la qualité et l'efficacité, tandis que les pratiques durables réduisent l'impact environnemental. Des études de cas dans les centrales électriques et les raffineries démontrent la fiabilité des approvisionnements dans les applications exigeantes.

Tu dois être connecté Poster un commentaire.

COMMENT MAGASINER

HEURES DE SALLE D’EXPOSITION
