Adattata e flange rivestite

Analisi completa: Flangia della flangia/rivestimento della flangia/saldatura flangia

1. Definizione e funzione principale

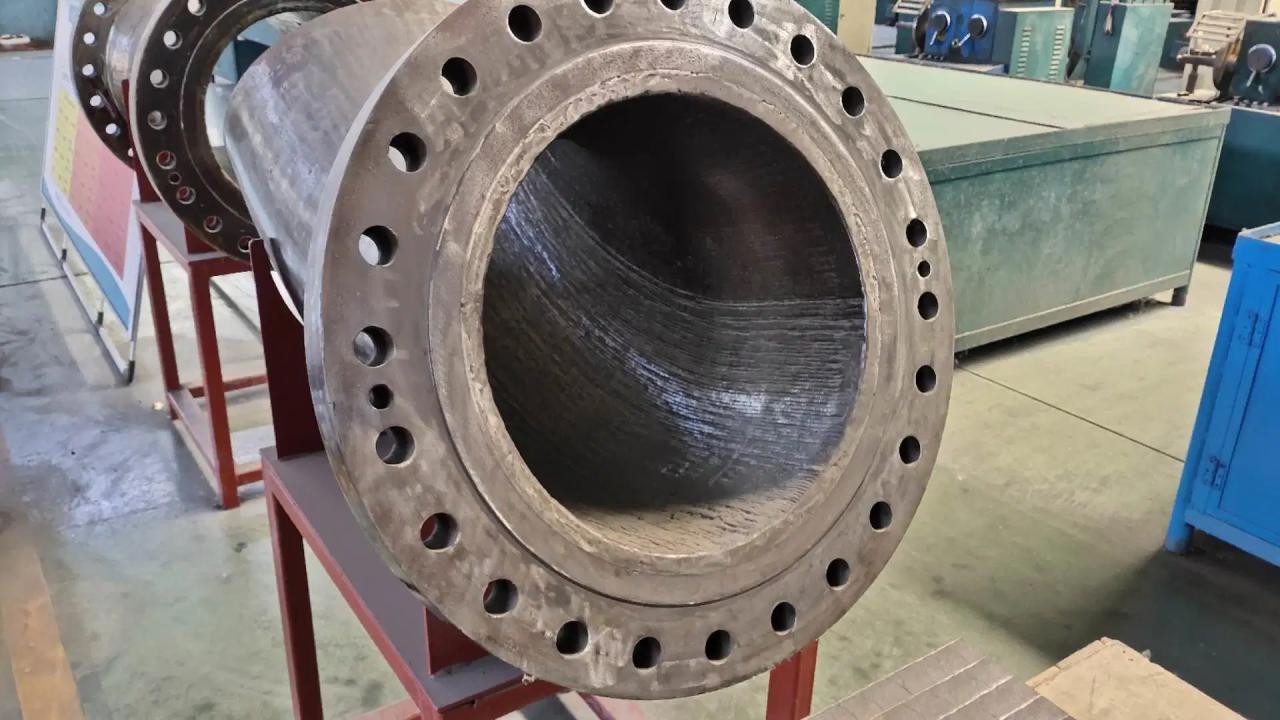

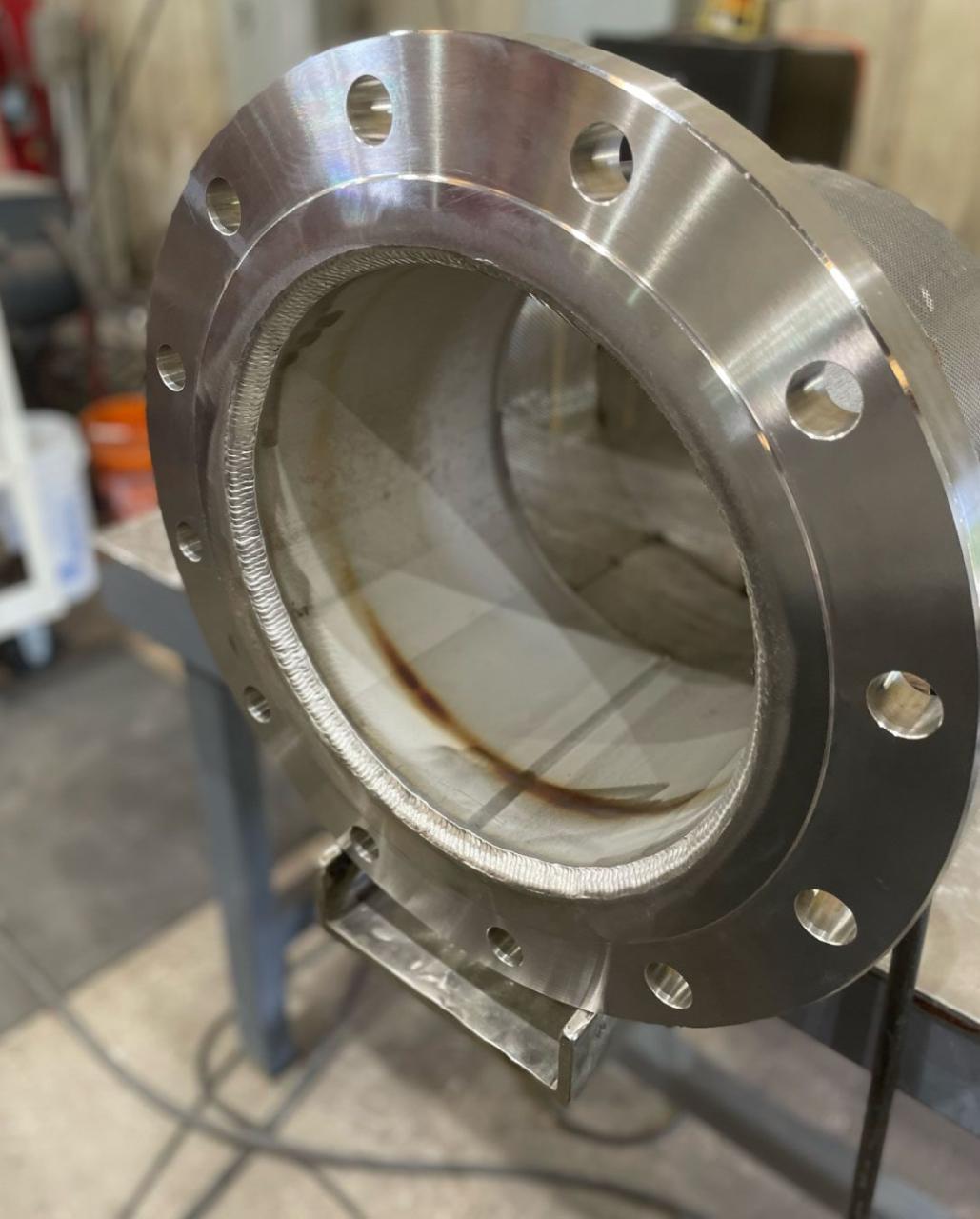

Flangia rivestita, Flangia del rivestimento, e la flangia di overlay di saldatura sono termini diversi per la stessa categoria di prodotti. Si riferiscono a flange che utilizzano Tecnologia di rivestimento per overlay saldatura per creare una lega resistente alla corrosione (CRA) strato in superficie. Lo scopo principale è quello di Sostituire le tradizionali flange in metallo solido combinando la forza di un materiale di base (ad es., acciaio al carbonio o acciaio a bassa lega) con la corrosione, Indossare, o resistenza ad alta temperatura del rivestimento di superficie.

2. Principi tecnici e flusso di processo

Il processo di rivestimento di overlay di saldatura prevede i seguenti passaggi:

1. Preparazione del materiale di base: Pulire e macinare la superficie della flangia per rimuovere ossidi e contaminanti.
2. Selezione dei materiali: Il materiale di base è in genere in acciaio al carbonio a basso costo, Mentre lo strato di rivestimento utilizza materiali CRA (ad es., Inconel 625, 316L in acciaio inossidabile).
3. Metodi di saldatura:
   • Gtaw (Saldatura ad arco di tungsteno a gas): Adatto a geometrie complesse e aree ad alta precisione (ad es., superfici di tenuta della flangia).
   • Gawn (Saldatura ad arco di gas metallo): Alta automazione per la produzione di massa.
   • SEGA (Saldatura ad arco sommerso): Ideale per il rivestimento uniforme di grande area.
4. Rivestimento multistrato: Vengono applicati più passaggi di saldatura per controllare i tassi di diluizione (Il rapporto di miscelazione tra la base e i materiali di rivestimento), Garantire una composizione chimica stabile nello strato di rivestimento.
5. Post-elaborazione: Lavorazione (ad es., rotazione) a dimensioni finali e test non distruttivi (ad es., test ad ultrasuoni) Per verificare la qualità del rivestimento.

3. Proprietà del materiale e applicazioni di strato CRA

• Proprietà del materiale CRA:
  • Inconel 625: Alto nichel-cromo-molibdeno in lega resistente agli H₂s, CO₂, e corrosione del cloruro, Ideale per tubazioni sottomarine e ambienti acidi.
  • Acciaio inossidabile duplex: Combina strutture austenitiche e ferritiche per la resistenza alla corrosione e alla corrosione dello stress cracking.
  • Monel 400: Lega di nichel-rame resistenti all'acqua di mare e all'acido idrofluorico.
• Applicazioni:
  • Olio offshore & Piattaforme di gas: Superfici di sigillatura della flangia esposte ad acqua di mare e fluidi acidi.
  • Sistemi di potenza geotermica: Alta temperatura, condotte ad alta pressione con gas corrosivi.
  • Lavorazione chimica: Flange del reattore che richiedono resistenza ad acidi o alcali.

4. Confronto dei costi con le tradizionali flange CRA solide

5. Vantaggi del processo composito metallurgico

1. Ottimizzazione delle prestazioni:
   • Resistenza alla corrosione: Lo strato CRA isola i media corrosivi dal materiale di base, estendendo la durata della flangia.
   • Forza e leggero: Le flange vestite di alluminio sono 40% più leggero della ghisa con 2-3x più alta, Adatto per applicazioni aerospaziali e marine.
2. Efficienza dei costi:
   • Risparmio materiale: L'estrusione composita riduce l'uso di materie prime 27.9%.
   • Efficienza della produzione: Sistemi di saldatura automatizzati (ad es., Orbital Tig) Migliorare la produzione.
3. Adattabilità ambientale:
   • Prestazioni ad alta temperatura: Strati CRA (ad es., Inconel 625) Restruire fino a 650 ° C.
   • Personalizzazione: Spessore del rivestimento (in genere 0,25-6 mm) regolabile per condizioni specifiche.
4.

6. Standard del settore e controllo di qualità

• Standard:
  • ASTM A265/A898: Specifiche per i materiali di rivestimento CRA.
  • ASME B16.5/B16.47: Dimensioni della flangia e valutazioni di pressione.
• Garanzia di qualità:
  • Controllo del tasso di diluizione: Limitato a <5% tramite saldatura multi-passa per prevenire la contaminazione del materiale di base.
  • Prove non distruttive (NDT): Test ad ultrasuoni per l'integrità del legame; Test penetranti per le crepe superficiali.

7. Casi di studio e applicazioni

• Olio di acque profonde & Progetti di gas: Incontro a 625 flange rivestite utilizzate nei Wellheads X-Tree per resistere agli H₂ e ad alta pressione.
• Sistemi FGD della centrale elettrica a carbone: 316L flange rivestite in acciaio inossidabile in attrezzatura di desolfurizzazione del gas di combustione, Lipling Service Life su ghisa.
• Tubazioni del reattore nucleare: Flange duplex in acciaio inossidabile in acciaio nei sistemi di raffreddamento per la resistenza alla corrosione e la stabilità delle radiazioni.

8. Tendenze future

• Rivestimento laser: Migliora la precisione e riduce le zone colpite dal calore.
• Robot di saldatura guidati dall'IA: Ottimizza i percorsi e i parametri di saldatura utilizzando l'apprendimento automatico.
• Produzione verde: Riciclaggio dei rifiuti CRA per il rivestimento per ridurre il consumo di risorse.

Riepilogo

Flange vestite, abilitato dalla tecnologia di rivestimento di overlay saldatura, Collegare un equilibrio tra prestazioni e costi, rendendoli una soluzione preferita nell'olio & gas, chimico, e industrie marittime. I vantaggi chiave includono combinazioni di materiali personalizzabili, produzione efficiente, e Risparmio di costi significativi. Man mano che la tecnologia si evolve, Guideranno ulteriormente le attrezzature industriali verso alte prestazioni e sostenibilità.
