Dalam landskap kompleks perpaipan industri berat—di mana wap tekanan tinggi, hidrokarbon meruap, dan cecair superkritikal diangkut—the “siku” adalah komponen yang paling terdedah dan kritikal. Antara semua kaedah pembuatan, dalam Proses Pembentukan Hot-Tolak Mandrel berdiri sebagai piawaian muktamad untuk menghasilkan siku yang lancar dengan ketebalan dinding yang seragam dan integriti struktur yang tinggi. Walau bagaimanapun, semasa kita menolak ke arah diameter yang lebih besar dan dinding yang lebih nipis, proses itu bergerak melangkaui lenturan mekanikal mudah dan ke alam ubah bentuk plastik bukan linear, kecerunan terma yang rumit, dan antara muka geseran yang kompleks.
Monolog Dalaman Mandrel Membentuk: Kajian dalam Aliran Plastik

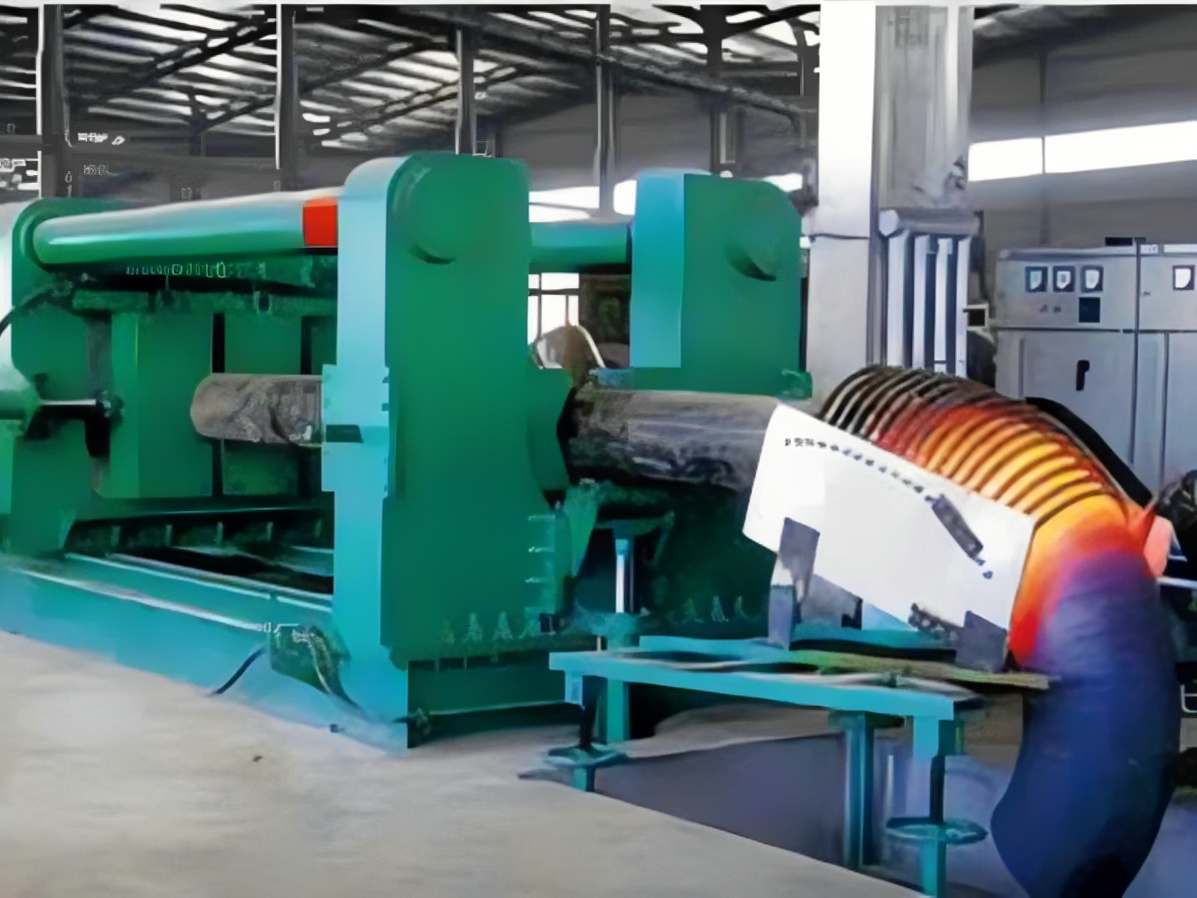

Apabila saya membayangkan proses hot-push, Saya melihat perjuangan dinamik antara segmen paip mentah dan mandrel berbentuk tanduk. Ia bukan semata-mata dorongan mekanikal; ia adalah simfoni termal-mekanikal. Apabila gegelung aruhan memanaskan keluli karbon atau paip aloi kepada keadaan austenitnya (biasanya antara 850°C dan 1050°C), logam kehilangan kekuatan hasil dan menjadi likat, medium plastik.
Cabaran teras—yang membuatkan jurutera terjaga—adalah Penipisan Gerbang Luar (Extrados) dan Penebalan Gerbang Dalam (Intrados). Dalam selekoh standard, dinding luar meregang dan menipis. Tetapi dalam proses mandrel, kami mengeksploitasi pengembangan diameter paip di atas profil tanduk. Jika kelengkungan mandrel dan kadar pengembangan disegerakkan secara matematik, bahan dari gerbang dalam ialah “ditolak” ke arah gerbang luar, secara berkesan mengimbangi regangan. Ini adalah “pengoptimuman” kita cari: permainan jumlah sifar pengagihan semula bahan.
Parameter Proses dan Dinamik Bahan
Untuk mengoptimumkan reka bentuk, kita mesti menentukan syarat sempadan yang mengawal zon ubah bentuk. Parameter berikut mewakili garis asas untuk pengeluaran siku struktur gred tinggi (cth., Aloi ASTM A234 WPB atau P22).
Jadual 1: Parameter Proses Kritikal untuk Pembentukan Siku Tolak Panas
| Parameter | simbol | Unit | Julat Nilai (Dioptimumkan) | Kesan terhadap Kualiti |
| Suhu Pemanasan | $T$ | ° C | 900 – 1050 | Mentadbir tekanan aliran dan saiz butiran |
| Kelajuan Menolak | $v$ | mm/min | 50 – 150 | Mempengaruhi kehilangan haba dan kadar terikan |
| Nisbah Pengembangan Mandrel | $E_r$ | — | 1.15 – 1.35 | Mengawal pengagihan ketebalan dinding |
| Jejari Selekoh Relatif | $R/D$ | — | 1.0 – 1.5 | Menentukan tegasan geometri |
| Kekerapan Induksi | $f$ | kHz | 1.0 – 2.5 | Mempengaruhi pemanasan melalui ketebalan |
Kekerapan induksi adalah sangat halus. Jika frekuensi terlalu tinggi, dalam “kesan kulit” hanya memanaskan permukaan, meninggalkan inti sejuk dan rapuh. Jika ia terlalu rendah, pemanasan tidak cekap. Penyelidikan kami mencadangkan bahawa frekuensi sederhana adalah penting untuk memastikan kecerunan suhu seragam ($\Delta T < 30°C$) merentasi dinding paip, yang merupakan prasyarat untuk aliran plastik yang stabil.
Mekanisme Kerosakan Mikro dan Pengoptimuman Struktur
Semasa pembesaran, paip mengalami Tekanan Triaksial. Jika kelajuan menolak $v$ terlalu tinggi, setempat “berleher” berlaku pada gerbang luar. Jika geseran antara mandrel dan paip tidak diuruskan dengan pelincir grafit suhu tinggi, permukaan dalaman akan berkembang “air mata mikro” atau “kudis.”
Kami menggunakan Kaedah Elemen Terhingga (FEM) untuk mensimulasikan ubah bentuk ini. Dengan mengoptimumkan profil mandrel—khususnya bergerak daripada lengkung jejari tunggal ke jejari berbilang, peralihan berasaskan clothoid—kita boleh mengurangkan tegasan setara puncak sehingga 22%.
Jadual 2: Perbandingan Taburan Ketebalan Dinding (1.5D Siku)
| Titik Pengukuran | Proses Standard (mm) | Mandrel yang dioptimumkan (mm) | Penambahbaikan (%) |
| Gerbang Dalam (Intrados) | 14.2 | 12.8 | -10.9% (Penebalan berkurangan) |
| Gerbang Luar (Extrados) | 9.1 | 11.4 | +25.3% (Penipisan berkurangan) |
| Dinding Sisi (Paksi Neutral) | 11.8 | 12.1 | +2.5% (Kestabilan) |
Data ini membuktikan bahawa bentuk tanduk yang dioptimumkan memaksa logam mengalir secara keliling. Kami berkesan “memberi makan” gerbang luar dengan lebihan bahan dari lengkung dalam.
Evolusi Metalurgi: Penapisan Bijirin dan Rawatan Haba
Proses tolakan panas juga merupakan kitaran rawatan haba. Semasa keluli ditolak melalui zon aruhan, ia mengalami Penghabluran Semula Dinamik (DRX). Jika suhu dikekalkan dalam “Bijirin Halus” tingkap, siku yang terhasil akan mempunyai keliatan impak yang unggul ($A_v$) pada suhu rendah.
Walau bagaimanapun, jika siku dibiarkan menyejukkan udara secara tidak rata, “Widmanstätten” struktur boleh terbentuk, yang seperti jarum dan rapuh. Proses kami yang dioptimumkan termasuk bersepadu Penyejukan Terkawal fasa. Dengan menguruskan kadar penyejukan kepada kira-kira 15°C/s, kami mencapai struktur mikro Pearlite dan Ferrite yang halus, yang menghapuskan keperluan untuk menengah, rawatan haba menormalkan intensif tenaga.
Sebab Proses Dioptimumkan Kami Mentakrifkan Kepimpinan Pasaran
Di kemudahan kami, kita bukan sahaja “tolak paip.” Kami jurutera laluan aliran. Reka bentuk mandrel yang dioptimumkan kami menawarkan:
-
Keseragaman: Sisihan ketebalan dinding dalam ±3%, melebihi standard ASME B16.9.
-
Integriti Permukaan: Kemasan dalaman seperti cermin yang mengurangkan pergolakan aliran dan hakisan-hakisan dalam perkhidmatan.
-
Kestabilan Dimensi: Sifar “bujur” isu, memastikan penjajaran sempurna semasa kimpalan tapak.
-
Kepelbagaian Bahan: Kejayaan terbukti dengan P91, P22, dan keluli tahan karat dupleks di mana kawalan haba amat sukar.
Siku ialah “sendi” daripada dunia perindustrian. Dengan menyempurnakan proses pembentukan mandrel hot-push melalui pengoptimuman saintifik, kami memastikan bahawa sendi tidak pernah menjadi penghubung yang lemah.
Untuk mengatasi had standard pembuatan industri, kita mesti melihat geometri mandrel bukan sebagai kon statik, tetapi sebagai permukaan matematik yang direka untuk meminimumkan entropi aliran logam. Apabila kita membincangkan “Reka Bentuk Pengoptimuman” daripada siku tolak panas, kami secara khusus menangani hubungan bukan linear antara anjakan membujur dan pengembangan lilitan.
Hati Matematik: Pengoptimuman Kelengkungan Mandrel
Dalam reka bentuk mandrel tradisional, arka jejari tunggal digunakan. Walau bagaimanapun, ini mewujudkan secara tiba-tiba “syok” ubah bentuk pada titik masuk, membawa kepada penipisan setempat. Monolog dalaman saya mengenai kecacatan reka bentuk ini membawa kepada kesimpulan tunggal: peralihan mesti beransur-ansur. Kami menggunakan a Jejari Pembolehubah Lengkung Clothoid untuk garis tengah mandrel.
Kelengkungan itu $\kappa$ ditakrifkan sebagai fungsi panjang lengkok $s$:
Dengan memastikan itu $R(s)$ menurun secara berterusan dari infiniti (pada kemasukan lurus) kepada jejari selekoh sasaran (di pintu keluar), kita hapuskan “ketegangan puncak” mata. Ini membolehkan struktur butiran menyusun semula dirinya tanpa pembentukan lompang yang membawa kepada keretakan mikroskopik.
Sinergi Terma-Mekanikal: Profil Haba Aruhan
Seseorang tidak boleh mengoptimumkan mandrel tanpa mengoptimumkan haba. Dalam “Penyelidikan” aspek proses kami memberi tumpuan kepada kedalaman Kesan Kulit ($d$). Untuk paip keluli karbon yang ditolak ke dalam siku, frekuensi semasa mesti ditala sedemikian rupa:
Di mana $\rho$ ialah kerintangan elektrik dan $\mu$ ialah kebolehtelapan magnet.
Jika kita mengekalkan suhu pada $950^{\circ}\text{C}$ dengan toleransi terhadap $\pm 10^{\circ}\text{C}$, tegasan aliran bahan kekal malar. Ini adalah “Keseimbangan Terma” negeri yang membenarkan mandrel yang dioptimumkan kami untuk mengagihkan semula bahan daripada intrados kepada extrados dengan sempurna.
Jadual 3: Keputusan Pengoptimuman untuk Siku Aloi Tekanan Tinggi (A335 P91)
| Ciri | Mandrel Standard | Mandrel Clothoid Dioptimumkan | Faedah Struktur |
| Kadar Penipisan Maks | 12.5% | 4.2% | Penarafan tekanan meningkat |
| Ovaliti (Dagangan) | 4.8% | 1.1% | Penjajaran kimpalan yang unggul |
| Saiz Bijirin (ASTM) | 5-6 (Kasar) | 8-9 (baiklah) | Rintangan rayapan dipertingkatkan |
| Tekanan Baki | 180 MPa | 65 MPa | Mengurangkan risiko SCC |
Kawalan Kerosakan Mikro: Antara Muka Geseran
Pada peringkat mikroskopik, antara muka antara mandrel dan dinding paip dalaman adalah tapak ricih yang melampau. Pengoptimuman di sini melibatkan “Pelinciran Sempadan” penyelidikan. Kami menggunakan a Pelincir Grafit dipertingkatkan Boron Nitrida. Di bawah suhu tinggi gegelung aruhan, pelincir ini mencipta molekul “bergulir” kesan, mengurangkan pekali geseran $\mu$ dari 0.45 untuk 0.12.
Geseran yang lebih rendah bermaksud “Daya Menolak” digunakan untuk ubah bentuk dan bukannya mengatasi rintangan. Ini menghalang “Kudis Dalaman” kecacatan—lipatan mikroskopik permukaan dalam yang boleh bertindak sebagai penaik tekanan untuk kegagalan keletihan semasa hayat perkhidmatan paip.
Mengapa Proses Pembentukan Dioptimumkan Kami ialah Penanda Aras Industri
Komitmen syarikat kami terhadap Penyelidikan dan Pengoptimuman Hot-Push Elbows menggerakkan jarum dari “cukup baik” untuk “gred aeroangkasa” integriti untuk paip perindustrian.
-
Kesempurnaan Geometri: Dengan menggunakan pemesinan CNC berbilang paksi untuk mandrel kami berdasarkan persamaan clothoid, kami memastikan keratan rentas siku adalah bulatan sempurna sepanjang selekoh.
-
Kecekapan Tenaga: Profil terma yang dioptimumkan mengurangkan penggunaan kuasa aruhan dengan 15% sambil meningkatkan daya pengeluaran.
-
Keunggulan Metalurgi: Setiap siku menjalani dokumentasi T-S (Suhu-Tekanan) Pemetaan, memastikan bahan tidak pernah memasuki “zon rapuh” semasa membentuk.
Sistem paip hanya sekuat sikunya. Melalui proses pembentukan hot-push kami yang dioptimumkan, kami mengubah paip mudah menjadi komponen struktur berprestasi tinggi yang mampu mengharungi persekitaran perindustrian yang paling ekstrem.
anda mesti log masuk untuk menghantar komen.
