ผม. เนื้อหาหลักและขอบเขตของ ASTM B363 TITANIUM อัลลอยด์ฟิตติ้ง
มาตรฐาน ASTM B363 ควบคุมอุปกรณ์ไทเทเนียมและโลหะผสมไทเทเนียมอย่างครอบคลุม, ส่วนใหญ่สำหรับบริการที่ทนต่อการกัดกร่อนและอุณหภูมิสูง. ข้อกำหนดที่สำคัญรวมถึง:
- แหล่งวัสดุและข้อกำหนดการประมวลผล
- วัตถุดิบต้องปฏิบัติตามมาตรฐาน ASTM: จาน (B265), บาร์/บิลเล็ต (B348), การให้อภัย (B381), ท่อไร้รอยต่อ (B861), และท่อเชื่อม (B862).
- กระบวนการผลิตรวมถึงการปลอมแปลง, การอัดขึ้นรูป, การกลิ้ง, ดัด, การเชื่อม, เป็นต้น, ด้วยการหลีกเลี่ยงข้อบกพร่องที่เป็นอันตรายอย่างเข้มงวด.
- ขนาดและความคลาดเคลื่อน
- อุปกรณ์ต้องสอดคล้องกับ ASME B16.9 และ MSS SP 43 มาตรฐาน.
- อุปกรณ์ไร้รอยต่อ: ½” 8″ ขนาด; ความหนาของผนัง sch 5s ถึง sch 80s.
- อุปกรณ์เชื่อม: ½” ถึง 16″ ขนาด; ช่วงความหนาของผนังเดียวกัน.
- ตัวอย่าง: เกรด 2 ไร้รอยต่อ 90 °ข้อศอก (2″ & 4″, สช 40), ตัวลดศูนย์กลาง (4″ ×2½″, สช 40).
- การบำบัดความร้อนและการตรวจสอบ
- การหลอมความเครียดที่จำเป็นสำหรับการหลอมสำหรับคุณสมบัติเชิงกลที่ได้รับการปรับปรุง.
- การทดสอบแบบไม่ทำลาย: 100% ปตท (การทดสอบแบบแทรกซึม) สำหรับพื้นผิว, RT (การทดสอบด้วยภาพรังสี) สำหรับรอยเชื่อม.
II. ประเภทและแอพพลิเคชั่นของฟิตติ้งทุบทุบไทเทเนียม
(A) ประเภททั่วไป
| ชนิด | การทำงาน & ข้อมูลจำเพาะ |
|---|---|

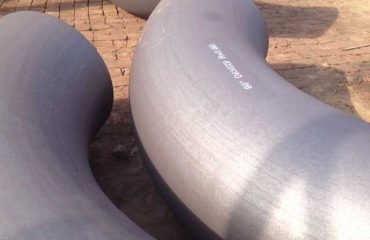

| ข้อศอก | 45°, 90°, 180°โค้ง; รัศมียาว (แอลอาร์) หรือรัศมีสั้น (เอสอาร์) สำหรับการเปลี่ยนแปลงทิศทาง. |
| Reducers | การออกแบบศูนย์กลาง/eccentric สำหรับการเปลี่ยนเส้นผ่านศูนย์กลางท่อ (เช่น, 4″ ×2½″ sch 40). |
| เสื้อยืด | เท่, เสื้อยืดด้านข้างสำหรับการแตกแขนงของเหลว. |
| คนอื่น ๆ | หมวก, U-bends, ต้นขั้วตักตักสิ้นสุดลง, ไม้กางเขน. |
(B) อุตสาหกรรมสำคัญ
- เคมี & ปิโตรเคมี
- ทนต่อกรด/อัลคาลิสในเครื่องปฏิกรณ์, เครื่องแลกเปลี่ยนความร้อน.
- การบินและอวกาศ
- ระบบเชื้อเพลิง/ไฮดรอลิก: อัตราส่วนความแข็งแรงต่อน้ำหนักสูงช่วยลดน้ำหนักโครงสร้าง.
- วิศวกรรมทางทะเล
- การกลั่นน้ำทะเล, ท่อใต้ทะเล: ความต้านทานการกัดกร่อนที่เหนือกว่า. สแตนเลส.
- พลังงาน & อำนาจ
- แอปพลิเคชันอุณหภูมิสูง (เช่น, ระบบทำความเย็นนิวเคลียร์), ให้บริการได้สูงสุด 500 ° C.
III. กระบวนการผลิต & ข้อกำหนดทางเทคนิค
(A) การประมวลผลวัสดุ
- การละลาย: สูญญากาศการหลอมรวมของอิเล็กโทรดอิเล็กโทรดหรือการละลายลำแสงอิเล็กตรอนเพื่อความบริสุทธิ์.
- การปลอม: หลายขั้นตอนอารมณ์เสีย/การวาดเพื่อปรับแต่งโครงสร้างจุลภาค.
- การอัดขึ้นรูป: ดำเนินการที่ 750–1300 ° C พร้อมสารหล่อลื่นแก้ว; อัตราส่วนการอัดรีด ~ 100.
(B) การขึ้นรูป & การเชื่อมโลหะ
- อุปกรณ์ไร้รอยต่อ: การอัดรีดหรือการหมุนข้าม.
- อุปกรณ์เชื่อม: การปฏิบัติตาม ASTM B861/B862; การหลอมโพสต์-weld (450–650 ° C เป็นเวลา 1-5 ชั่วโมง).
IV. มาตรฐานมิติ: ASME B16.9 เทียบกับ. MSS SP 43
| พารามิเตอร์ | ASME B16.9 | MSS SP 43 |
|---|---|---|
| ขอบเขต | คาร์บอน/โลหะผสม/สแตนเลส (NPS ½”–48″) | โลหะผสมสแตนเลส/นิกเกิลบางกำแพง (SCH 5S/10S) |
| ตั้งแต่ความอดทน (NPS≤4″) | ± 0.03″ | ± 0.03″ (NPS≤4″); +0.06″/-0.03″ (NPS≥5″) |
| การจัดอันดับความดัน | SCH 10 - XXS (เต็มรูปแบบ) | SCH 5S/10S เท่านั้น; รูปปั้นสั้น ๆ |
วี. ผลกระทบของการหลอม
- คุณสมบัติทางกล
- การลดความแข็งแรง: แรงดึง/ผลผลิตลดลง 5–10% (เช่น, โลหะผสม TC18: 1100 MPA → 950 MPa).
- การปรับปรุงความเหนียว: การยืดตัวเพิ่มขึ้น 20-30%; เพิ่มความทนทานต่อแรงกระแทก.
- โครงสร้างจุลภาค
- สูงกว่า 650 ° C: ลดα-phase, เพิ่มเฟส metastable.
- แนะนำสำหรับโลหะผสม TA18: 450–500 ° C × 3–5 ชั่วโมง.
VI. ตัวอย่างผลิตภัณฑ์ (เกรด ASTM B363 2)
| สินค้า | ขนาด | ความหนาของผนัง | มาตรฐาน |
|---|---|---|---|
| 90°ข้อศอก | 2″ & 4″ | สช 40 | ASME B16.9 |
| ตัวลดศูนย์กลาง | 4″ ×2½″ | สช 40 | MSS SP 43 |
VII. การควบคุมคุณภาพ & การทดสอบ
- NDT: 100% RT สำหรับรอยเชื่อม, PT สำหรับข้อบกพร่องของพื้นผิว.
- การตรวจสอบมิติ: การสแกนเลเซอร์/CMM สำหรับการปฏิบัติตามกฎระเบียบ (เช่น, ความทนทานต่อมุมข้อศอก± 0.03 ° –0.75 °).
VIII. แนวโน้มอุตสาหกรรม & นวัตกรรม
- ความก้าวหน้าทางวัสดุ: โลหะผสมวานาเดียม/โมลิบดีนัมสูง (เช่น, WPT23) สำหรับ >600° C บริการ.
- ประมวลผลนวัตกรรม: การผลิตสารเติมแต่ง (3D การพิมพ์) สำหรับรูปทรงเรขาคณิตที่ซับซ้อน; เวลานำลดลงเหลือ 10-15 วัน.
การแปลนี้ให้ภาพรวมทางเทคนิคของ ASTM B363 TITANIUM Alloy Fittings, ครอบคลุมมาตรฐาน, การผลิต, การใช้งาน, และเทคโนโลยีที่เกิดขึ้นใหม่สำหรับการอ้างอิงทางวิศวกรรม.
