Комплексное руководство по процессу производства бесшовных труб из никелевых сплавов & Трубка
Контур
Основные темы | Подтемы |
---|---|
Введение в трубы из никелевых сплавов & Трубы | – Что такое бесшовные трубы из никелевого сплава & Трубы? – Свойства никелевых сплавов – Приложения |
Марки никелевых сплавов & Стандарты | – Обзор стандартов ASTM – Распространенные марки никелевых сплавов – Сравнение основных характеристик |
Выбор материала | – Свойства никелевых сплавов – Критерии выбора для различных приложений – Материальные проблемы |
Обзор производственного процесса | – Определение производства бесшовных труб – Преимущества перед сварными трубами – Ключевые этапы производства |
шаг 1: Подготовка сырья | – Закупка никелевых сплавов – Гарантия качества сырья – Процесс выбора заготовки |
шаг 2: Процесс горячей экструзии | – Процесс нагрева – Методы экструзии – Управление толщиной и диаметром стенки трубы |
шаг 3: Пирсинг и прокатка | – Процесс ротационного пирсинга – Техника паломника – Размер и форма трубок |
шаг 4: Термическая обработка | – Важность термической обработки – Процесс отжига никелевых сплавов – Процедуры снятия стресса |
шаг 5: Холодный рисунок | – Достижение точных размеров – Улучшение качества поверхности – Улучшение механических свойств |
шаг 6: Выпрямление и калибровка | – Окончательные корректировки размеров – Передовые методы выпрямления – Допуски по размерам |
шаг 7: Обработка поверхности | – Полировка и очистка – Тестирование поверхности на наличие дефектов – Защитные покрытия |
шаг 8: Неразрушающий контроль (неразрушающий контроль) | – Ультразвуковой контроль – Вихретоковое тестирование – Визуальный и габаритный контроль |
Технические характеристики и размерный ряд | – Стандартные размеры (Ф3 – Φ600 мм, 0.5 – 30толщина мм) – Длина ≤ 12000 мм – Возможности настройки |
Сравнение бесшовных и сварных труб из никелевого сплава | – Различия в прочности и надежности – Сравнение стоимости и времени производства |
Применение бесшовных труб из никелевых сплавов & Трубы | – Использование в нефтехимической промышленности – Приложения в аэрокосмической отрасли – Морские и энергетические применения |
Проблемы в производстве | – Обращение с прочностью материала при высоких температурах – Предотвращение дефектов во время экструзии и прокатки |
Будущие тенденции в производстве труб из никелевых сплавов | – Инновации в технологии производства – Разработка новых никелевых сплавов – Сосредоточьтесь на устойчивом развитии |
Часто задаваемые вопросы о бесшовных трубах из никелевых сплавов | – Ответы на распространенные вопросы – Руководство по выбору и обслуживанию |

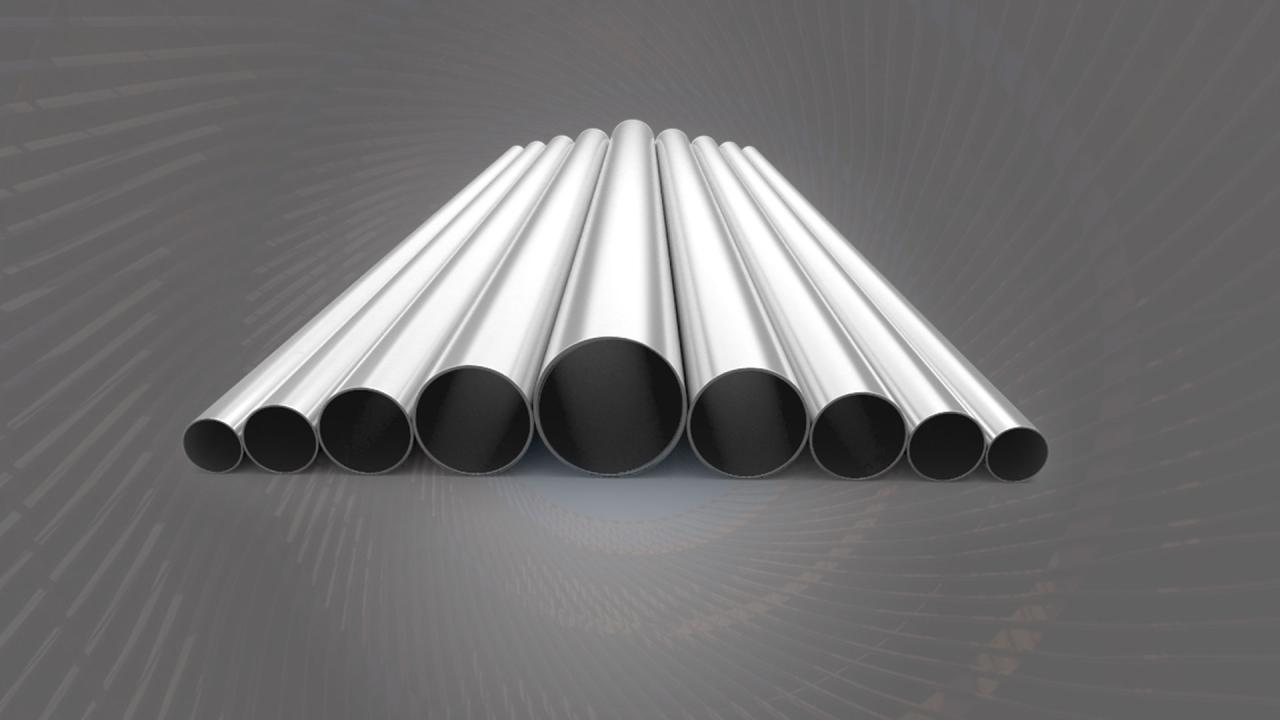

Введение в бесшовные трубы из никелевого сплава & Трубка
Бесшовные трубы и трубки из никелевых сплавов играют важную роль в различных отраслях промышленности, требующих материалов с исключительной коррозионной стойкостью., термостойкость, и механическая прочность. Эти продукты особенно подходят для требовательных условий эксплуатации., включая химическую обработку, аэрокосмический, выработка энергии, и морская промышленность.
Никелевые сплавы, в основном состоит из никеля и других элементов, таких как хром, молибден, и железо, обладают выдающимися свойствами, такими как стабильность при высоких температурах, устойчивость к окислению, и совместимость с агрессивными средами. Это делает их незаменимыми для теплообменников., конденсаторы, и сосуды под давлением.
Бесшовность этих труб исключает риск возникновения дефектов, связанных со сваркой., что делает их очень прочными и предпочтительными для систем высокого давления и высокой температуры..
Марки никелевых сплавов & Стандарты
Бесшовные трубы и трубки из никелевых сплавов должны соответствовать строгим стандартам для обеспечения качества., надежность, и безопасность в критически важных приложениях. Эти стандарты определяют химический состав., механические свойства, и требования к тестированию.
Ключевые стандарты ASTM
- АСТМ Б161: Покрытия бесшовные никелевые (УНС Н02200) трубы.
- АСТМ Б167: Основное внимание уделяется бесшовным трубам из никель-хромовых сплавов..
- АСТМ Б444: Определяет трубы из никель-хром-молибденового сплава на устойчивость к коррозии..
- АСТМ Б622: Регулирует производство бесшовных труб из никель-молибденовых сплавов..
Распространенные марки никелевых сплавов
- Никель 200/201: Высокая коррозионная стойкость в восстановительных средах.
- Инконель® 600/625: Превосходная прочность и стойкость к окислению.
- Монель® 400/К500: Устойчивость к морской и кислой среде.
- Хастеллой® C276/C22: Отличные характеристики в отношении высококоррозионных сред.
Технические характеристики и размерный ряд
Стандартные размеры
- Наружный диаметр: от 3 мм до 600 мм
- Толщина стенки: 0.5от мм до 30 мм
- Длина: До 12000 мм
- Кастомизация: Доступно по запросу.
Таблица технических характеристик
Диаметр (мм) | Толщина стенки (мм) | Длина (мм) |
---|---|---|
3 – 25 | 0.5 – 2.5 | 1000 – 6000 |
26 – 100 | 1.0 – 10.0 | 2000 – 9000 |
101 – 300 | 2.0 – 20.0 | 3000 – 12000 |
301 – 600 | 5.0 – 30.0 | Нестандартные размеры |
Популярные марки бесшовных труб и трубок из никелевых сплавов
В следующей таблице представлены популярные марки бесшовных труб и трубок из никелевых сплавов., включая торговые названия, номера УНС, и соответствующие спецификации ASTM.
Никелевые сплавы | Торговое название* | НАС # | Технические характеристики |
---|---|---|---|
Никель 200 | – | N02200 | АСТМ Б161, АСТМ Б725 |
Никель 201 | – | N02201 | АСТМ Б161, АСТМ Б725 |
Инконель 600 | Инконель® 600 | N06600 | АСТМ Б167, АСТМ Б517 |
Инконель 625 | Инконель® 625 | Н06625 | АСТМ Б444, АСТМ Б704, АСТМ Б705 |
Инколой 800 | Инколой® 800 | N08800 | АСТМ Б407, АСТМ Б514, АСТМ Б515 |
Инколой 825 | Инколой® 825 | N08825 | АСТМ Б423, АСТМ Б704, АСТМ Б705 |
Монель 400 | Монель® 400 | N04400 | АСТМ Б165, АСТМ Б725 |
Монель К500 | Монель® К500 | N05500 | АСТМ Б865 |
Хастеллой C276 | Хастеллой® C276 | N10276 | АСТМ Б622, АСТМ Б619, АСТМ Б626, АСТМ Б575 |
Хастеллой C22 | Хастеллой® C22 | N06022 | АСТМ Б622, АСТМ Б619, АСТМ Б626, АСТМ Б575 |
Сплав 20 | Карпентер® 20 | N08020 | АСТМ Б729 |
Бесшовные трубы и трубки из никелевых сплавов: Диапазон размеров
Бесшовные трубы и трубки из никелевого сплава доступны в различных размерах для удовлетворения разнообразных промышленных потребностей.. Ниже представлена подробная таблица с указанием размеров продукта., включая внешний диаметр (OD), Толщина стенки (WT), и длина как в британских, так и в метрических единицах измерения.
Продукты | OD | WT | Длина |
---|---|---|---|
дюйм | ММ | дюйм | |
Трубы из никелевого сплава (Маленькие размеры) | 0.125 – 1.0 | 3 – 25 | 0.02 – 0.1 |
Трубы из никелевого сплава (Средние размеры) | 1.0 – 4.0 | 26 – 100 | 0.04 – 0.4 |
Трубы из никелевого сплава (Большие размеры) | 4.0 – 24.0 | 101 – 600 | 0.08 – 1.2 |
Индивидуальные размеры | По мере необходимости | По мере необходимости | По мере необходимости |
Бесшовные трубы и трубки из никелевых сплавов: Химический состав
Химический состав бесшовных труб из никелевых сплавов определяет их свойства., такие как коррозионная стойкость, прочность, и пригодность для работы в условиях высоких температур. Ниже приведен типичный состав основных марок никелевых сплавов.:
Сплав | Никель (Ni) | Хром (CR) | Железо (Фе) | Молибден (Мо) | медь (Cu) | Другие |
---|---|---|---|---|---|---|
Никель 200 | ≥ 99.0% | – | ≤ 0.40% | – | – | Углерод (C): ≤ 0.15% |
Инконель 600 | 72.0% мин. | 14.0 – 17.0% | 6.0 – 10.0% | – | – | Углерод (C): ≤ 0.15%, MN: ≤ 1.0% |
Инконель 625 | 58.0% мин. | 20.0 – 23.0% | ≤ 5.0% | 8.0 – 10.0% | – | Примечание: 3.15 – 4.15% |
Монель 400 | 63.0% мин. | – | 2.5% Макс. | – | 28.0 – 34.0% | Углерод (C): ≤ 0.3% |
Хастеллой C276 | 57.0% мин. | 14.5 – 16.5% | 4.0 – 7.0% | 15.0 – 17.0% | – | W: 3.0 – 4.5%, В: ≤ 0.35% |
Хастеллой C22 | 56.0% мин. | 20.0 – 22.5% | 2.0 – 6.0% | 12.5 – 14.5% | – | W: 2.5 – 3.5%, C: ≤ 0.015% |
Сплав 20 | 32.0 – 38.0% | 19.0 – 21.0% | Бал. | 2.0 – 3.0% | 3.0 – 4.0% | Углерод (C): ≤ 0.06%, Примечание: ≤ 1% |
Ключевые примечания к таблицам
- Нестандартные размеры: За пределами стандартных размеров, производители могут производить трубы и трубки определенных размеров, длины, и толщины для удовлетворения уникальных требований проекта.
- Химическая изменчивость: В зависимости от производителя и конкретных требований данного стандарта ASTM могут возникать небольшие изменения в химическом составе..
Процесс производства бесшовных труб из никелевого сплава & Трубка
Производство бесшовных труб из никелевых сплавов требует применения сложных технологий, обеспечивающих точные размеры., превосходные механические свойства, и поверхность без дефектов. Вот подробное пошаговое объяснение:
шаг 1: Подготовка сырья
Процесс начинается с выбора высококачественных заготовок из никелевого сплава.. Каждая заготовка проходит тщательную проверку на соответствие химическому составу и механическим свойствам..
- Процедуры проверки: Рентгеновская флуоресценция (РФА) и спектрометрия используются для подтверждения состава материала..
- Размеры заготовки: Типичные заготовки имеют цилиндрическую форму с контролируемыми размерами., готов к экструзии или пирсингу.
шаг 2: Процесс горячей экструзии
Заготовки нагреваются в контролируемой печи до температуры от 1000°С до 1250°С., в зависимости от марки никелевого сплава.
- Методы экструзии: Гидравлический пресс продавливает заготовку через матрицу., создание формы полой трубки.
- Контроль толщины стенок: Регулировка размера оправки во время экструзии позволяет точно контролировать толщину стенки..
шаг 3: Пирсинг и прокатка
Для формирования бесшовной структуры используется ротационная прошивка.. Заготовка вращается с высокой скоростью, в то время как прошивной инструмент создает начальное отверстие..
- Процесс паломничества: Полуфабрикат трубы пропускают через пильгерные станки для дальнейшего измельчения и точного формования..
- точность размеров: Процесс прокатки обеспечивает постоянство диаметра трубы..
шаг 4: Термическая обработка
Термическая обработка улучшает механические свойства и снимает напряжения, возникающие при экструзии и прокатке..
- Отжиг: Трубы нагреваются до определенной температуры и медленно охлаждаются для улучшения пластичности..
- Снятие стресса: Обеспечивает стабильность размеров за счет устранения внутренних напряжений..
шаг 5: Холодный рисунок
Холодное волочение позволяет получить точные размеры и требуемую обработку поверхности..
- Процесс рисования: Трубы протягиваются через фильеру при комнатной температуре..
- Размерные допуски: Обеспечивает более жесткие допуски и повышенную прочность..
шаг 6: Выпрямление и калибровка
Усовершенствованные правильные машины обеспечивают идеальное выравнивание труб и соблюдение заданных размеров..
- Инструменты для выпрямления: Используйте ролики и зажимы убрать кривизну.
- Допуски по размерам: Окончательные корректировки вносятся в соответствии с требованиями заказчика..
шаг 7: Обработка поверхности
Трубы подвергаются полировке и очистке поверхности для удаления окалины и слоев окисления..
- Методы полировки: Электролитическая и механическая полировка для гладкой поверхности..
- Варианты покрытия: Антикоррозионные покрытия наносятся в зависимости от потребностей применения..
шаг 8: Неразрушающий контроль (неразрушающий контроль)
Чтобы трубы были без дефектов, применяются различные методы неразрушающего контроля:
- Ультразвуковой контроль: Обнаруживает внутренние трещины.
- Вихретоковое тестирование: Выявляет дефекты поверхности.
- Проверка размеров: Проверяет диаметр трубы, Толщина, и длина.
Применение бесшовных труб из никелевых сплавов & Трубы
1. Нефтехимическая промышленность
Никелевые сплавы устойчивы к агрессивным химическим веществам., что делает их идеальными для реакторов, дистилляционные колонны, и теплообменники.
2. Аэрокосмическая промышленность
С превосходной высокотемпературной прочностью, Трубы из никелевого сплава используются в реактивных двигателях и выхлопных системах..
3. Морской
Никелевые сплавы устойчивы к коррозии в соленой воде., что делает их пригодными для судостроения и морских платформ.
4. Как обеспечивается качество бесшовных труб из никелевых сплавов при производстве?
Качество обеспечивается тщательным тестированием на каждом этапе производства., включая методы неразрушающего контроля, такие как ультразвуковой, вихревой ток, и размерные проверки. Кроме того, сырье тщательно отбирается, и строгое соблюдение стандартов ASTM поддерживается.
5. Можно ли настраивать бесшовные трубы из никелевого сплава??
Да, Бесшовные трубы из никелевого сплава могут быть изготовлены по индивидуальному заказу в соответствии с конкретными требованиями., включая диаметры, толщина стенок, и длины. Нестандартные сплавы, обработка поверхности, и защитные покрытия также доступны для специализированного применения..
6. Что делает трубы из никелевого сплава пригодными для работы в условиях высоких температур??
Никелевые сплавы обладают превосходной термической стабильностью., Стойкость к окислению, и механическая прочность при повышенных температурах, что делает их предпочтительным материалом для таких применений, как турбины., Теплообменники, и сосуды высокого давления.
Проблемы производства бесшовных труб из никелевых сплавов
Производство бесшовных труб из никелевых сплавов сталкивается с уникальными проблемами из-за сложной природы материалов на основе никеля и необходимости точных производственных процессов.. Ниже приведены некоторые из критических препятствий, с которыми пришлось столкнуться:
1. Обращение с прочностью материала при высоких температурах
Никелевые сплавы сохраняют значительную прочность даже при повышенных температурах., что затрудняет их деформацию во время экструзии, пирсинг, и холодный рисунок. Высокотемпературные процессы требуют современного оборудования и строгого контроля теплового режима для предотвращения дефектов..
2. Предотвращение дефектов поверхности
Никелевые сплавы склонны к окислению поверхности и образованию окалины во время термообработки.. Обеспечение высококачественной отделки поверхности требует применения специализированных методов очистки и полировки.. Дополнительные меры, такие как контролируемая атмосферная термообработка, часто необходимы.
3. Сохранение точности размеров
Бесшовные трубы должны соответствовать точным спецификациям по наружному диаметру., Толщина стенки, и длина. Достижение этих размеров, избегая при этом изменений толщины стенок, является сложной задачей., особенно на этапах горячей экструзии и холодной вытяжки.
4. Стоимость сырья
Никель и сплавы на его основе дороги по сравнению с другими металлами.. Обеспечение оптимального использования сырья и минимизация отходов в процессе производства необходимы для контроля затрат..
5. Тестирование и контроль качества
Строгие протоколы испытаний, включая неразрушающий контроль и контроль размеров, усложнить изготовление. Обеспечение соответствия трубы как потребительским, так и международным стандартам является трудоемким и отнимает много времени..
Будущие тенденции в производстве труб из никелевых сплавов
По мере развития отраслей, спрос на более совершенные бесшовные трубы и трубки из никелевых сплавов продолжает расти. Вот некоторые ключевые тенденции, определяющие будущее производства:
1. Разработка перспективных сплавов
Научно-исследовательские и опытно-конструкторские работы направлены на создание новых сплавов на основе никеля с улучшенными свойствами., например, повышенная устойчивость к коррозии, окисление, и более высокие температуры. Эти сплавы будут удовлетворять растущие потребности специализированных применений в аэрокосмической отрасли., энергия, и химическая обработка.
2. Автоматизация и умное производство
Интеграция автоматизации и промышленности 4.0 технологии произвели революцию в производстве бесшовных труб. Автоматизированные экструзионные и пильгерные машины, в сочетании с системами мониторинга в реальном времени, повысить эффективность производства и снизить вероятность брака.
3. Инициативы устойчивого развития
С глобальным стремлением к устойчивому развитию, производители изучают экологически чистые методы производства, такие как переработка никелевых сплавов и использование более чистых источников энергии на производственных предприятиях.. Основное внимание уделяется снижению выбросов углекислого газа при производстве труб из никелевых сплавов..
4. Аддитивное производство (3D Печать)
Хотя бесшовные трубы все еще находятся в зачаточном состоянии., Аддитивное производство изучается как потенциальный метод производства индивидуальных компонентов из никелевых сплавов сложной конструкции.. Это может открыть новые возможности для сокращения производственных отходов и времени выполнения заказов..
5. Усовершенствованные технологии тестирования
Развитие перспективного неразрушающего контроля (неразрушающий контроль) методы, такие как ультразвуковой контроль фазированной решетки (СВЯЗЬ) и инфракрасная термография, обеспечит еще более высокий уровень контроля качества при производстве бесшовных труб.
Сравнение бесшовных и сварных труб из никелевого сплава
При этом как бесшовные, так и сварные трубы используются в различных отраслях промышленности., их уникальные характеристики делают их пригодными для различных применений. Вот подробное сравнение:
Функция | Бесшовные трубы | Сварные трубы |
---|---|---|
Сила | Повышенная прочность за счет отсутствия сварных швов. | Умеренная сила; Сварные швы могут быть слабым местом |
Производственный процесс | Изготовлено методом экструзии и пирсинга., без сварки | Производится методом прокатки и сварки плоских листов. |
Расходы | Дороже из-за сложного производства. | Как правило, более рентабельно |
Приложения | Системы высокого давления и высокой температуры | Приложения с низким и средним давлением |
Наличие размеров | Ограничено меньшими размерами | Возможно изготовление большего диаметра и длины. |
долговечность | Превосходная долговечность в экстремальных условиях | Может потребоваться дополнительное подкрепление |
Применение бесшовных труб из никелевых сплавов & Трубы
Бесшовные трубы и трубки из никелевых сплавов незаменимы в отраслях, требующих превосходной производительности в суровых условиях.. Вот некоторые из известных приложений:
1. Нефтехимическая и химическая переработка
На нефтехимических и химических предприятиях, Бесшовные трубы из никелевого сплава используются в:
- Теплообменники для передачи тепла между химическими веществами.
- Корпуса реакторов, подвергающиеся воздействию агрессивных химикатов.
- Трубопроводные системы для транспортировки кислот, щелочи, и другие реактивные вещества.
2. Производство электроэнергии
Трубы из никелевых сплавов являются важнейшими компонентами электростанций., в том числе:
- Паровые турбины, выдерживающие высокие температуры и давления.
- Котлы и конденсаторы в теплоэнергетике.
- Системы рекуперации тепла в проектах возобновляемой энергетики.
3. Аэрокосмическая промышленность
В аэрокосмических приложениях, Никелевые сплавы обеспечивают прочность и термостойкость, необходимые для:
- Компоненты реактивного двигателя, такие как выхлопные каналы и лопатки турбин..
- Топливные системы самолетов, требующие коррозионной стойкости и высокой прочности на разрыв.
4. Морская промышленность
Бесшовные трубы из никелевого сплава выдерживают воздействие морской воды., делая их пригодными для:
- Морские нефтегазовые платформы.
- Судостроение трубопроводов и систем охлаждения.
- Опреснительные установки, преобразующие морскую воду в питьевую воду.
5. Медицинская и фармацевтическая промышленность
Биосовместимость и коррозионная стойкость никелевых сплавов делают их идеальными для:
- Медицинское оборудование, такое как хирургические инструменты и имплантаты..
- Фармацевтическое технологическое оборудование, подвергающееся воздействию химически активных химикатов.
Техническое обслуживание и долговечность бесшовных труб из никелевых сплавов
Правильное техническое обслуживание играет решающую роль в обеспечении долговечности и работоспособности бесшовных труб из никелевых сплавов.. Учитывая их применение в экстремальных условиях, реализация стратегии технического обслуживания не только продлевает срок их службы, но и предотвращает непредвиденные сбои..
1. Проверка и тестирование
Регулярные проверки и неразрушающий контроль имеют жизненно важное значение для раннего выявления дефектов или износа..
- Визуальный осмотр: Проверьте наличие дефектов поверхности, таких как царапины., питтинг, или коррозия.
- Ультразвуковой контроль: Используется для выявления внутренних дефектов без повреждения трубы..
- Вихретоковое тестирование: Обнаруживает поверхностные трещины и изменения толщины.
Частота: Проверки следует планировать ежеквартально для систем с высокой нагрузкой или ежегодно для приложений с низкой нагрузкой..
2. Процедуры очистки
Очистка труб из никелевого сплава удаляет остатки, которые могут привести к коррозии или загрязнению..
- Химическая очистка: Использование кислотных или щелочных растворов для удаления отложений., особенно в системах химической обработки.
- Механическая очистка: Использование щеток или инструментов для очистки скребков для удаления внутренних отложений в длинных трубопроводах..
- Очистка паром: Идеально подходит для труб в пищевой и фармацевтической промышленности., поскольку это обеспечивает стерилизацию.
Меры предосторожности: Избегайте использования чистящих средств, содержащих хлор., поскольку они могут вызвать коррозионное растрескивание под напряжением в никелевых сплавах..
3. Покрытие и защита
Нанесение защитных покрытий или обработка поверхности может предотвратить внешнюю коррозию..
- Антикоррозионные покрытия: Защищайте трубу от агрессивных внешних сред., особенно в морских или прибрежных применениях.
- Пассивация: Усиливает естественный оксидный слой никелевых сплавов для улучшения коррозионной стойкости..
- Защитная упаковка: Для труб, подвергающихся воздействию высокой влажности или находящихся под землей..
4. Мониторинг стресса и давления
В системах высокого давления, мониторинг напряжений предотвращает усталость и деформацию.
- Манометры: Следите за скачками давления, которые могут вызвать чрезмерную нагрузку на трубу..
- Тепловой мониторинг: Гарантирует, что трубы не подвергаются воздействию температур, превышающих их номинальную мощность..
- Анализ вибрации: Помогает обнаружить точки усталости в вибрирующих системах., например, в машинах или судовых двигателях.
5. Программы профилактического обслуживания
Внедрение структурированного плана профилактического обслуживания обеспечивает стабильную производительность.:
- Замена изношенных компонентов: Секции со значительным износом следует немедленно заменять во избежание сбоев системы..
- Регулярная смазка: Для движущихся частей или соединений в трубопроводных системах..
- Промывка системы: Предотвращает засоры, вызванные осадками или химическими отложениями..
Преимущества регулярного технического обслуживания
- Увеличение продолжительности жизни: Регулярный уход продлевает срок эксплуатации труб из никелевых сплавов..
- Улучшенная безопасность: Предотвращает катастрофические сбои в критически важных системах..
- Экономическая эффективность: Уменьшает необходимость в частой замене или аварийном ремонте..
Заключение
Беспрепятственная интеграция передовых технологий, строгие стандарты производства, и приверженность качеству делает бесшовные трубы из никелевых сплавов краеугольным камнем современной промышленности.. От их высокой устойчивости к коррозии и экстремальным температурам до их адаптируемости в специализированных применениях., эти трубы не имеют себе равных по производительности.
Благодаря детальным производственным процессам, тщательное тестирование, и правильное обслуживание, Бесшовные трубы из никелевого сплава обеспечивают долгосрочную надежность и безопасность в самых суровых условиях эксплуатации.. Поскольку отрасли развиваются и требуют еще большей производительности, Будущее производства труб из никелевых сплавов обещает дальнейшие инновации, устойчивость, и точность.
Вы должны быть войти в систему чтобы оставить комментарий.
