Flangia per tubo con collo saldato ANSI B16.5: Analisi scientifica e dettagliata con tabelle
Titolo SEO: “Flangia per tubo con collo saldato ANSI B16.5: Guida approfondita con tabelle tecniche”
Meta descrizione: “Scopri la flangia per tubi con collo saldato ANSI B16.5, le sue dimensioni, gradi dei materiali, valori di pressione, e applicazioni in questo 3500+ parola analisi tecnica dettagliata.”
Sommario
- introduzione
- Panoramica delle flange del collo saldato
- Caratteristiche principali delle flange per tubi con collo saldato
- Gradi e specifiche dei materiali
- Dimensioni e tolleranze (con tabelle complete)
- Valutazioni pressione-temperatura (con Tabelle Dettagliate)
- Tipi di rivestimento per flange di tubi con collo saldato
- Processo di fabbricazione
- Applicazioni delle flange Weld Neck
- Vantaggi dell'utilizzo delle flange con collo saldato
- Confronto con altri tipi di flangia
- Linee guida per l'installazione e la saldatura
- Procedure di ispezione e manutenzione
- Considerazioni ambientali ed economiche
- Domande frequenti
1. introduzione
La flangia per tubi con collo saldato ANSI B16.5 è un componente indispensabile nei sistemi di tubazioni ad alta pressione. Progettato con un mozzo lungo conico, questa flangia trasferisce lo stress dalla flangia al tubo, minimizzando la concentrazione dello stress alla base. Tali caratteristiche lo rendono la scelta migliore per i sistemi critici in cui affidabilità e durata sono fondamentali. Disponibile nelle taglie che vanno dalla ½” a 96″, le flange weld neck sono adattabili a varie esigenze industriali.

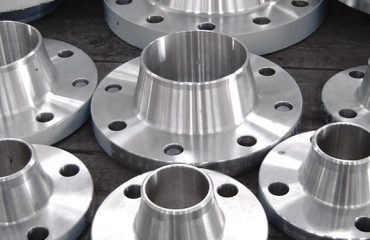

2. Panoramica delle flange del collo saldato
Le flange del collo saldato sono uniche nella loro capacità di formare robuste, collegamenti a tenuta stagna nelle tubazioni. Queste flange sono saldate direttamente al tubo, garantendo un trasferimento continuo delle sollecitazioni e l'allineamento del foro del tubo e della flangia. Il diametro interno della flangia corrisponde al diametro interno del tubo, riducendo la turbolenza del flusso e l’erosione.
3. Caratteristiche principali delle flange per tubi con collo saldato
- Distribuzione dello stress: Il design del mozzo conico trasferisce le sollecitazioni in modo uniforme al tubo.
- Resistenza alle perdite: La saldatura a piena penetrazione garantisce una tenuta ermetica.
- Sollevato, Piatto, o fronte RTJ: I diversi rivestimenti soddisfano le diverse esigenze applicative.
- durabilità: Adatto per alta pressione, alta temperatura, e ambienti corrosivi.
4. Gradi e specifiche dei materiali
ABTER Steel Company produce flange weld neck in vari materiali, Compreso:
| Materiale | Caratteristiche | Applicazioni |
|---|---|---|
| Acciaio al carbonio | Conveniente, molta forza | Condotte per scopi generali |
| Acciaio inossidabile | Resistente alla corrosione, durevole | Lavorazione degli alimenti, impianti chimici |
| Acciaio legato | Capacità di alta temperatura e pressione | Centrali elettriche, raffinerie di petrolio |
| Acciaio inossidabile duplex | Combina robustezza e resistenza alla corrosione | Applicazioni marine e offshore |
Specifiche
Le flange del collo saldato aderiscono a standard come:
- ANSI B16.5: Per dimensioni nominali dei tubi da ½” a 24”.
- ASME B16.47: Per flange più grandi, Serie A e B.
5. Dimensioni e tolleranze
Le dimensioni delle flange dei tubi con collo saldato sono standardizzate secondo ANSI B16.5.
Tabella delle dimensioni complete
| NPS (inches) | OD (inches) | Diametro del cerchio dei bulloni (inches) | Diametro del foro del bullone (inches) | Spessore della flangia (inches) | Diametro del mozzo alla base (inches) | Altezza del viso rialzata (inches) |
|---|---|---|---|---|---|---|
| ½ | 3.5 | 2.375 | 0.625 | 0.44 | 1.06 | 1/16 |
| 1 | 4.25 | 3.125 | 0.625 | 0.56 | 1.38 | 1/16 |
| 4 | 9 | 7.5 | 0.75 | 0.94 | 4.81 | 1/16 |
| 8 | 13.5 | 11.75 | 1.00 | 1.44 | 9.06 | 1/4 |
6. Valutazioni pressione-temperatura
Le flange Weld Neck sono classificate in classi di pressione, che vanno da 150# A 2500#.
Tabella valori pressione-temperatura
| Classe | Temp (° F) | Acciaio al carbonio (psi) | Acciaio inossidabile (psi) | Acciaio legato (psi) |
|---|---|---|---|---|
| 150 | 100 | 285 | 275 | 290 |
| 300 | 100 | 740 | 720 | 760 |
| 600 | 100 | 1480 | 1440 | 1520 |
| 1500 | 100 | 3705 | 3600 | 3800 |
| 2500 | 100 | 6170 | 6000 | 6250 |
7. Tipi di rivestimento per flange di tubi con collo saldato
Volto rialzato (RF)
- Altezza standard: 1/16″ per ≤400#, 1/4″ per >400#.
- Migliora la compressione della guarnizione.
Faccia piatta (FF)
- Utilizzato con guarnizioni piatte in applicazioni a bassa pressione.
Giunto ad anello (RTJ)
- Garantisce guarnizioni a prova di perdite nei sistemi ad alta pressione.
8. Processo di fabbricazione
Le flange del collo di saldatura sono prodotte attraverso processi di forgiatura e lavorazione meccanica.
- Selezione dei materiali: Le materie prime vengono scelte in base alle specifiche.
- forgiatura: La modellatura ad alta temperatura garantisce resistenza e durata.
- Lavorazione: Foratura di precisione, filettatura, e finitura superficiale.
- Trattamento termico: Processi di riduzione e rafforzamento dello stress.
- Ispezione: Controlli dimensionali e prove non distruttive.
9. Applicazioni delle flange Weld Neck
Le flange del collo di saldatura vengono utilizzate in:
- Petrolio e gas: Condotte ad alta pressione e temperatura.
- Impianti petrolchimici: Per la manipolazione di sostanze chimiche pericolose.
- Produzione di energia: Linee del vapore in sistemi ad alta temperatura.
- Sistemi marini: Piattaforme offshore e condotte di acqua salata.
10. Vantaggi dell'utilizzo delle flange con collo saldato
- Alta resistenza: Il design del mozzo conico garantisce un'eccellente integrità meccanica.
- Prevenzione delle perdite: La saldatura a piena penetrazione garantisce una robustezza, guarnizione a prova di perdite.
- Durata della vita estesa: Con una corretta manutenzione, queste flange durano decenni.
- Distribuzione dello stress: Riduce al minimo lo stress concentrato alla base della flangia.
11. Confronto con altri tipi di flangia
| Caratteristica | Collo saldato | Slip-On | Saldatura a presa | Cieco |
|---|---|---|---|---|
| Costo | Alto | Moderare | Moderare | Alto |
| Forza | Alto | Moderare | Alto | Alto |
| Facilità di installazione | Moderare | Alto | Moderare | Moderare |
| Resistenza alle perdite | Eccellente | Moderare | Moderare | Eccellente |
12. Linee guida per l'installazione e la saldatura
- Preparazione: Assicurare l'allineamento del tubo e della flangia.
- Saldatura: Eseguire la saldatura a piena penetrazione per la massima resistenza.
- Ispezione: Controllare le saldature per porosità e crepe.
13. Procedure di ispezione e manutenzione
- Ispezione visiva: Cerca crepe, corrosione, o disallineamento.
- Test di pressione: Test idrostatici regolari per rilevare perdite.
- Pulizia: Rimuovere detriti e accumuli per prevenire la corrosione.
14. Considerazioni ambientali ed economiche
Fattori economici
- Elevato costo iniziale compensato da ridotte esigenze di manutenzione.
Impatto ambientale
- Il riciclaggio dei materiali riduce al minimo i rifiuti.
- Aderenza a standard di produzione ecologici.
15. Domande frequenti
1. Qual è il vantaggio principale di una flangia con collo saldato?
La sua robustezza e il design per la distribuzione delle sollecitazioni lo rendono ideale per i sistemi ad alta pressione.
2. Le flange Weld Neck sono compatibili con altri standard?
SÌ, sono conformi agli standard ANSI e ASME.
3. Qual è la durata tipica di una flangia con collo saldato?
Con una corretta manutenzione, può durare decenni.
4. Come vengono testate le flange del collo di saldatura?
Vengono comunemente eseguiti test idrostatici e ultrasonici.
5. Posso utilizzare le flange Weld Neck in ambienti corrosivi?
SÌ, con un'adeguata selezione dei materiali come acciaio inossidabile o leghe duplex.
6. Quali sono i tipi di rivestimento comuni?
Volto rialzato (RF), Faccia piatta (FF), e giunto ad anello (RTJ).
Conclusione
La flangia per tubi con collo saldato ANSI B16.5 è una pietra angolare dei sistemi di tubazioni ad alta pressione, offrendo una forza senza pari, durabilità, e prestazioni. Sia per il petrolio che per il gas, petrolchimico, o applicazioni di generazione di energia, le flange Weld Neck sono progettate per soddisfare le specifiche più esigenti.
