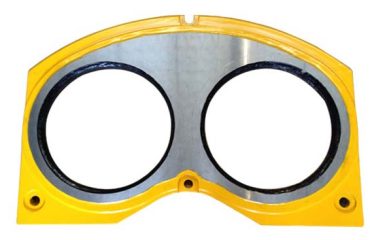

แผ่นสึกหรอสำหรับปั๊มคอนกรีตเป็นส่วนประกอบสำคัญในระบบสูบน้ำ. มันคล้ายกับกรอบแว่นตา, และดังนั้น จะมักเรียกว่าปรากฏการณ์จาน.
ใส่แผ่นติดตั้งบนผนังด้านหลังของถังคอนกรีต. มันมีสองช่อง. เปิดแต่ละเชื่อมต่อท้ายปลั๊กคอนกรีตปั๊มกระบอก. ในระหว่างดำเนินการสูบน้ำ, จานสามารถทำหน้าที่เป็นตราสำหรับถังขณะที่นำเสนอการป้องกันการกัดกร่อนในเวลาเดียวกัน.

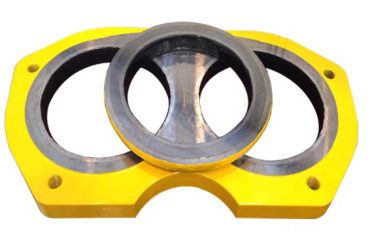

วงแหวนตัด, หรือสวมแหวน, ติดตั้งในช่องเปิดของชุดวาล์ว S-tube. ช่วยปกป้องปลายทางเข้าของวาล์ว S-tube จากการสึกหรอ แหวนสึกหรอมักถูกกดทับกับแผ่นสึกหรอ. ช่องเปิดควรอยู่ในแนวเดียวกันกับช่องเปิดช่องใดช่องหนึ่งจากสองช่อง. ช่วยให้คอนกรีตที่มาจากปลายทางออกของกระบอกปั๊มไหลผ่านวาล์ว S-tube ในขณะที่สามารถขึ้นรูปผนึกแน่นระหว่างวงแหวนและแผ่น. สามารถเหวี่ยงวงแหวนออกจากแผ่นแว่นได้โดยใช้ขาจาน. ในระหว่างการเคลื่อนไหวนี้, แรงเฉือนขนาดใหญ่ถูกสร้างขึ้นและกระทำต่อมวลรวมคอนกรีตเพื่อตัดอุปทาน.
ข้อมูลจำเพาะของ แผ่นคอนกรีตปั๊มสึกหรอ:
แผ่นสึกหรอของปั๊มคอนกรีต และแหวนตัด
ความแข็งแรง: >2500 N/mm2
วัสดุ: ทังสเตนคาร์ไบด์
รุ่น: DN225
ขนาด: ตามคำขอของคุณ
อายุการใช้งาน: 30,000~80,000ลบม
HRA: ≥86
แอพลิเคชัน: ปั๊มคอนกรีตติดรถบรรทุกและรถพ่วง PM
ท่อ S จับคู่แผ่นกันสึกขนาดเล็กและใหญ่:
Putzmeister แผ่นสึกหรอ DN200/DN230
แผ่นกันสึก Putzmeister สำหรับวาล์ว C
แผ่นสึกหรอ Schwing DN200 / DN230 / DN250
แผ่นกันสึก IHI DN200/DN220
แผ่นกันสึก Kyokuto DN205/DN225
แผ่นกันสึก Sermac DN230
แผ่นสึกของมิตซู
แผ่นกันสึก CIFA DN230
